Radar di sorveglianza terrestre: portata, specifiche e funzionamento

Cosa conta come “distanza di rilevamento” in una scheda tecnica?

La maggior parte delle pagine di radar di sorveglianza terrestre inizia con un unico numero, “fino a 50 km,” senza dire cosa misura quel numero. Ha importanza, perché la portata non è una proprietà fissa del radar. È una funzione del bersaglio sezione trasversale radar (RCS), la sua altezza dal suolo, la sua velocità e l'angolo con cui si presenta all'antenna.

Un adulto in piedi o che cammina ha un piccolo RCS. Un veicolo ne ha uno molto più grande, composto principalmente da pannelli metallici piatti che riflettono l’energia in modo efficiente verso l’antenna. Una piccola barca si trova in mare aperto con poco disordine di fondo intorno, motivo per cui il rilevamento delle imbarcazioni spesso raggiunge il limite superiore della portata nominale di un radar, mentre il rilevamento del personale si trova all’estremità inferiore della stessa unità.

Questo è l’errore più comune nella lettura di una scheda tecnica radar: considerare la «portata massima» come un’unica garanzia valida per ogni tipo di bersaglio. Non è così. Un sistema accreditato di 25 km contro i veicoli non rileverà a 25 km una persona che avanza strisciando: i due valori si riferiscono a categorie di bersaglio diverse nella stessa scheda tecnica.

Serie MR-RDG: Specifiche radar di sorveglianza terrestre per tipo di bersaglio

Nell'intera linea di radar Midradar sistemi radar , inclusa la serie RDG, l’intervallo operativo va da -40 °C a +55 °C, con protezione IP66/IP67 per installazioni esterne non presidiate.

Portata di rilevamento del personale

Il radar di sorveglianza a terra della serie MR-RDG rileva un adulto in cammino a circa 2–15 km. L'estremità inferiore di quella fascia è tipica di terreni vegetati o ingombrati, mentre la parte superiore si applica a terreni aperti e pianeggianti con una linea di vista libera.

Intervallo di rilevamento del veicolo

Il rilevamento dei veicoli è di circa 5–25 km. Un camion carico e una moto presentano sezioni radar molto diverse, quindi l'portata operativa per un veicolo si colloca da qualche parte all'interno di quella fascia piuttosto che al limite massimo di default.

Campo di rilevamento delle navi

Il rilevamento delle imbarcazioni raggiunge la banda più ampia, circa 5–50 km, perché l'acqua aperta comporta molto meno disturbo di fondo rispetto alla terraferma. piccola barca da pesca Navigare bassi in acqua restituisce comunque meno segnale rispetto a uno scafo più grande, quindi lo stesso radar può mostrare un raggio notevolmente diverso attraverso una flotta di barche di dimensioni diverse.

La serie stessa comprende sei modelli: MR-RDG03K, MR-RDG03-4R, MR-RDG06K, MR-RDG07K, MR-RDG20K, and MR-RDG50K. Midradar non ha pubblicato un dato di distanza per ogni singolo modello rispetto a ciascun tipo di bersaglio; questo livello di dettaglio emerge dalla scheda tecnica del progetto una volta che un acquirente specifica il proprio mix di bersagli e il piano di montaggio, piuttosto che un unico numero medio che copre tutte e sei le unità.

La maggior parte delle pagine prodotto indica un unico valore di «portata massima» per un’intera famiglia di radar terrestri. La suddivisione per persone, veicoli e imbarcazioni, come nella tabella precedente, consente al team acquisti di verificare rapidamente se un modello copre davvero il profilo di minaccia prima di richiedere un’offerta.

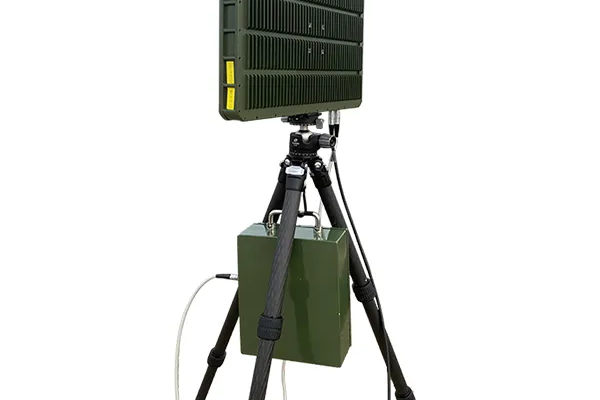

Radar di sorveglianza a terra della serie MR-RDG per il confronto delle specifiche di portata

Come un radar di sorveglianza a terra rileva, classifica e segnala una risposta

1. Scansione a ampia area. L'antenna spazza il suo settore di copertura usando un Architettura AESA/DBF (array a scansione elettronica attiva / formazione del fascio digitale), che dirige il fascio elettronicamente invece di ruotare meccanicamente l'intera antenna.
2. Soppressione del disordine. Il filtraggio adattivo rimuove i ritorni da alberi, onde, pioggia e altri movimenti di fondo, isolando ritorni che si comportano come un vero bersaglio in movimento.
3. Correlazione di tracciamento prima di rilevare. I ritorni deboli o lenti vengono tracciati attraverso diverse scansioni prima di essere confermati come bersaglio. Questo permette al radar di individuare una persona strisciante o una barca lenta dal rumore di fondo, invece di scartare il ritorno come disordine su una singola scansione.
4. Classificazione. Velocità, RCS e pattern di movimento alimentano un algoritmo che stima il tipo di bersaglio: persona, veicolo, nave o drone.
5. Asservimento radar-EO con puntamento automatico. In una configurazione di fusione radar-visione, il radar fornisce al bersaglio la direzione e la portata a un telecamera elettro-ottica, che ruota verso quella posizione e si blocca per la conferma visiva.
6. Allarme e registrazione sulla piattaforma. Un rilevamento confermato viene inviato alla piattaforma di comando con marca temporale, cronologia della traccia e tag di classificazione, consentendo all'operatore di intervenire.

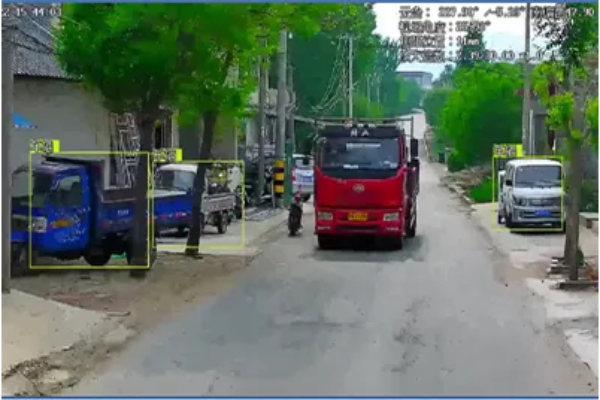

Flusso di lavoro per il rilevamento dei bersagli radar di sorveglianza a terra e il tracciamento automatico

Collegare il radar al tuo stack di sicurezza esistente

Un radar che non può comunicare con la piattaforma di comando esistente è una fonte di allarme separata, non un aggiornamento di sicurezza. I sistemi di Midradar supportano GB/T 28181, ONVIF e RTSP per l’interoperabilità video ed eventi, oltre a API e SDK RESTful per lavori di integrazione più profondi e personalizzati. ONVIF in particolare è lo standard che la maggior parte delle VMS e delle piattaforme di telecamere già comunicano, quindi un radar che lo supporta tende a inserirsi nativamente in un sistema di gestione video esistente senza un bridge personalizzato.

Prima di richiedere un preventivo, è utile sapere a quale VMS, piattaforma di comando e controllo, sistema di controllo accessi o piattaforma di allarme il radar deve riferire. Questo dettaglio determina quale profilo di protocollo viene configurato prima della spedizione e accorcia il tira e ritorno durante la messa in servizio.

5 cose che riducono silenziosamente la gamma reale

La portata massima nominale descrive il radar in condizioni prossime a quelle ideali. In un sito reale, diversi fattori riducono questo valore ben prima che il limite sia imposto dal radar stesso.

1. Blocco in linea di vista. Il radar a terra non può vedere attraverso il terreno. Una cresta, un edificio o un terrapieno tra l'antenna e il bersaglio rimuove completamente il ritorno, indipendentemente da ciò che dice la scheda tecnica.
2. Vegetazione e clutter del terreno. Erba alta, colture o arbusti mossi dal vento generano echi che possono confondersi con quelli di una persona che si muove lentamente. Per questo, nei terreni con vegetazione, la portata di rilevamento delle persone tende spesso al limite inferiore dell'intervallo nominale anziché a quello superiore.
3. Pioggia intensa e nebbia nelle bande di frequenza più alte. L'attenuazione del segnale aumenta con la frequenza, quindi un sistema calibrato per una risoluzione più fine può perdere parte del suo raggio effettivo durante piogge intense e prolungate.
4. Altezza di montaggio e angolo di raso. Un radar montato troppo basso invia il suo fascio attraverso il suolo con un angolo ridotto, il che indebolisce i ritorni da bersagli a basso profilo molto prima che si raggiunga la distanza nominale.
5. Larghezza del settore rispetto al tempo di rivisita. Scansionare un settore ampio in ogni ciclo significa che ogni bersaglio ottiene meno “sguardi” al minuto rispetto a un settore più stretto. La logica track-before-detect compensa questo, ma un bersaglio lento o piccolo può comunque richiedere qualche ciclo di scansione in più per raggiungere la piena fiducia nella classificazione.

Niente di tutto ciò rende il radar a terra inaffidabile — è la stessa fisica con cui tutti i sensori a terra in banda X o Ku sul mercato devono lavorare. Significa che un rilevamento del sito, non solo il scheda tecnica, determina il raggio di copertura reale per un perimetro specifico.

Scenari di impiego dei radar di sorveglianza terrestre

Linee di confine, coste, perimetri aeroportuali, porti e siti di infrastrutture critiche condividono una limitazione: confini lunghi troppo costosi da coprire solo con una densità di telecamere, giorno e notte, in tutte le condizioni atmosferiche. I sistemi basati su radar di Midradar sono attualmente dispiegati in oltre 50 paesi e proteggono più di 1.000 km di confine e linea costiera. Questi dispiegamenti tipicamente abbinano il radar di sorveglianza a terra con Telecamere elettro-ottiche in un la fusione radar-video Installazione, più un livello di piattaforma per la gestione degli allarmi, così che rilevamento (radar) e conferma visiva (telecamera) avvengono come un unico flusso di lavoro invece che due sistemi separati che l'operatore deve incrociare manualmente.

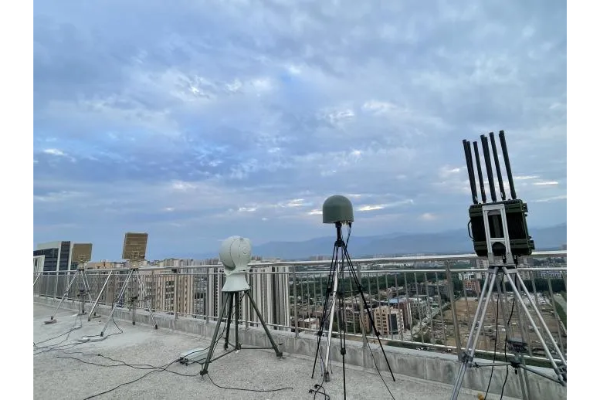

Schieramento di radar di sorveglianza a terra per il monitoraggio dei confini e del perimetro

Quanto costa il radar di sorveglianza terrestre

Midradar non pubblica un listino prezzi per la serie RDG, per un motivo concreto: la distinta base varia in funzione della portata richiesta, delle infrastrutture di montaggio, del numero di stazioni di fusione radar-EO, dell'ambito di integrazione dei protocolli e della durata del contratto di assistenza. Due installazioni con lo stesso modello possono avere costi totali diversi dopo l'aggiunta del montaggio e dell'integrazione specifici per il sito. Il prezzo viene formulato per progetto, non per singola unità a catalogo. Per ottenere un preventivo attendibile occorre indicare la distanza del bersaglio, il tipo di minaccia prevalente (persone, veicoli o imbarcazioni) e le caratteristiche del terreno; una richiesta generica di prezzo non è sufficiente.

Domande Frequenti

Qual è il raggio tipico di rilevamento di un radar di sorveglianza a terra?

Dipende dal tipo di bersaglio, non da un singolo numero. Per la serie MR-RDG di Midradar, sono circa 2–15 km per una persona, 5–25 km per un veicolo e 5–50 km per un’imbarcazione.

Un radar di sorveglianza a terra può rilevare una persona che striscia o si sdraia?

Sì, ma a una distanza visibilmente più corta rispetto a un adulto in piedi o che cammina, perché un corpo prono ha una sezione radar molto più piccola. I siti che necessitano specificamente di questa capacità solitamente abbinano un modello a corto raggio e risoluzione più alta alla fusione radar-EO per la conferma visiva, invece di affidarsi a una singola unità a lungo raggio.

Pioggia o nebbia riducono la portata di rilevamento?

Sì. Pioggia intensa e nebbia attenuano il segnale radar, con un effetto più marcato alle frequenze più elevate. La soppressione adattiva del clutter riduce i falsi allarmi causati dai fenomeni meteorologici, ma non elimina completamente la riduzione della portata.

Il radar di sorveglianza a terra sostituisce le telecamere di sicurezza?

No. Cambia a cosa servono le telecamere. Il radar gestisce il rilevamento continuo su vasta area; Le telecamere (a luce visibile, termiche o entrambe) vengono segnalate alla direzione del bersaglio per l’identificazione visiva e la cattura delle prove, invece di scansionare il terreno vuoto 24 ore su 24.

Come viene fissato il prezzo del radar di sorveglianza terrestre?

Per progetto, non per catalogo. La portata del bersaglio, il terreno, il numero di stazioni di fusione e il telescopio di integrazione influenzano tutti il totale. Richiedi un preventivo tramite il profilo del tuo sito invece di un listino prezzi generale.

Il passo successivo per valutare questo rispetto a un perimetro specifico: un profilo del sito breve, che copra la lunghezza approssimativa dei confini, il tipo di bersaglio dominante e il terreno, è solitamente sufficiente perché il team di ingegneria di Midradar raccomandi una classe di modello RDG e segnala eventuali problemi di linea di vista o disordine prima che venga programmata una visita sul sito.
