RCS determina quanto un bersaglio appare visibile al radar. Comprendere RCS è essenziale per progetti di sicurezza aeroportuale, sistemi di sorveglianza delle frontiere, e protezione delle infrastrutture critiche. In molti progetti di approvvigionamento, la incomprensione di RCS è una delle ragioni principali per cui gli acquirenti sovrastimano le reali prestazioni del radar.
Consideriamo un cliente che riceve proposte da due fornitori di radar:
• Fornitore A: Pubblicizza un raggio di rilevamento di 20 km.
• Fornitore B: Pubblicizza un raggio di rilevamento di 15 km.
A prima vista, il Fornitore A appare superiore. Tuttavia, dopo aver esaminato i dati dettagliati sulle prestazioni RCS, il cliente scopre una realtà diversa:
• Fornitore A: Rilevamento di un drone da 0,01 m² = 4 km.
• Fornitore B: Rilevamento di un drone da 0,01 m² = 8 km.
Per il rilevamento dei droni, il fornitore B offre in realtà la soluzione migliore. Questo esempio mostra perché i valori di portata messi in evidenza sono secondari rispetto alle prestazioni del sistema contro specifici bersagli a bassa RCS.
La Sezione Trasversale Radar (RCS) è una misura di quanto un oggetto sia rilevabile dal radar. Espressa in metri quadrati (m2), RCS rappresenta la forza dell'energia radar riflessa piuttosto che le dimensioni fisiche del bersaglio. Un RCS maggiore permette generalmente a un sistema radar di rilevare un bersaglio a distanze maggiori.
Sebbene RCS sia espresso come misura dell'area, non rappresenta la dimensione fisica del bersaglio. Invece, l'RCS descrive quanto grande appare un bersaglio ai radar. Un oggetto fisicamente piccolo può talvolta generare un forte ritorno radar, mentre un oggetto più grande può apparire molto più piccolo a seconda della sua forma, materiale e orientamento.
Una domanda frequente tra i responsabili della sicurezza è perché una lieve riduzione delle dimensioni del drone provochi un forte calo della portata di rilevamento. Secondo l’equazione radar, la portata è proporzionale alla radice quarta della sezione radar equivalente del bersaglio. Una riduzione dell’RCS può quindi produrre una diminuzione sproporzionata della portata. Per esempio, ridurre di 100 volte l’RCS di un bersaglio (da 1 m² a 0,01 m²) non riduce la portata di 100 volte, ma può più che dimezzare la distanza effettiva di rilevamento. Per questo i moderni droni FPV, con superfici metalliche minime e telai compatti, rappresentano una sfida rilevante per i radar di sorveglianza tradizionali.
I sistemi radar rilevano oggetti trasmettendo energia elettromagnetica e misurando il segnale riflesso. Più forte è il segnale riflesso, più facile e lontano può essere rilevato il bersaglio. Rispetto ad aerei o elicotteri, la maggior parte dei droni commerciali ha firme radar estremamente piccole, rappresentando una sfida unica per i sistemi di sorveglianza tradizionali.
Valori tipici RCS dei bersagli aerei comuni
| Tipo di bersaglio | RCS tipico |
| Aereo commerciale | 100–1.000 m² |
| Elicottero | 1–10 m² |
| Aerei leggeri | 1–10 m² |
| Grandi UAV ad ala fissa | 0,1–1 m² |
| Drone commerciale | 0,01–0,05 m² |
| Drone FPV | 0,001–0,01 m² |
| Microdrone | <0.001 m² |

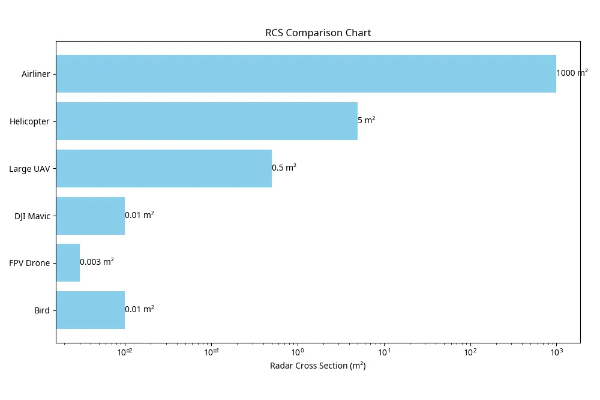

Figura 1: Confronto della sezione radar tra obiettivi aerei, evidenziando la difficoltà nel rilevare piccoli droni rispetto agli aeromobili tradizionali.
Per i pianificatori di sicurezza, comprendere la firma delle minacce specifiche è fondamentale. Di seguito sono riportate stime indicative per i modelli comuni di droni:
| Modello di drone | RCS approssimativa |
| DJI Mini | 0,005 m² |
| DJI Mavic | 0,01 m² |
| DJI Matrice | 0,03 m² |
| Drone FPV | 0,001–0,005 m² |
Nota della fonte: i valori RCS mostrati sono stime indicative di pianificazione derivate dalla letteratura di ingegneria radar disponibile pubblicamente e da riferimenti di test del settore. I valori effettivi variano in base alla frequenza, all'angolo di visuale, alla configurazione del carico e alla metodologia di misurazione.
I droni moderni sono progettati con materiali leggeri, strutture in plastica e piccoli motori, tutti elementi che riducono naturalmente le riflessioni radar. Inoltre, l’orientamento di un drone cambia costantemente durante il volo; un drone che si avvicina direttamente a un radar può sembrare significativamente più piccolo rispetto allo stesso drone visto di lato.
Per affrontare questo, i sistemi radar avanzati utilizzano tecnologie come AESA e MIMO per migliorare la risoluzione e il rapporto segnale-rumore, assicurando che anche i ritorni più deboli vengano catturati e elaborati.
Nella sicurezza a bassa quota, la sfida principale non è solo trovare un bersaglio; è identificarlo. Molti uccelli hanno valori RCS quasi identici a quelli dei piccoli droni, il che porta a frequenti falsi allarmi in sistemi meno avanzati.
| Caratteristiche | Uccello | Drone |
| RCS | Simile (0,01 m²) | Simile (0,01 m²) |
| Schema di volo | Organico / Flapping | Strutturato / Lineare |
| Firma del rotore | No | Sì |
| Micro-Doppler | Ali che battono | Roli ad alta velocità |
Un rilevamento efficace dei droni richiede più della semplice sensibilità. Sistemi di rilevamento droni deve utilizzare la classificazione basata su AI e l'analisi Micro-Doppler per distinguere la rotazione ad alta velocità dei motori dei droni dal movimento organico delle ali. Questo garantisce che i team di sicurezza rispondano solo alle minacce reali, mantenendo l'efficienza operativa.
La portata di rilevamento dipende dall'RCS
Uno degli equivoci più comuni nell'acquisto di un radar è ritenere che la portata dichiarata valga allo stesso modo per tutti i bersagli. Un radar accreditato di 30 km può raggiungere tale distanza solo contro aeromobili di grandi dimensioni. Contro un piccolo drone consumer (RCS = 0,01 m²), la portata effettiva può essere sensibilmente inferiore.
Gli acquirenti professionisti dovrebbero sempre chiedersi: quale RCS target è stato utilizzato per calcolare la distanza pubblicata?
Hai difficoltà a determinare il vero raggio di rilevamento per la tua specifica minaccia di droni? Contatta il nostro team di ingegneri per un'analisi personalizzata tra distanza e RCS.
La portata di rilevamento generalmente diminuisce man mano che la RCS si riduce. Una relazione semplificata è mostrata di seguito:
| RCS del bersaglio | Portata di rilevamento approssimativa |
| 1 m² | 20 km |
| 0,1 m² | 12 km |
| 0,01 m² | 6 km |
| 0,001 m² | 3 km |

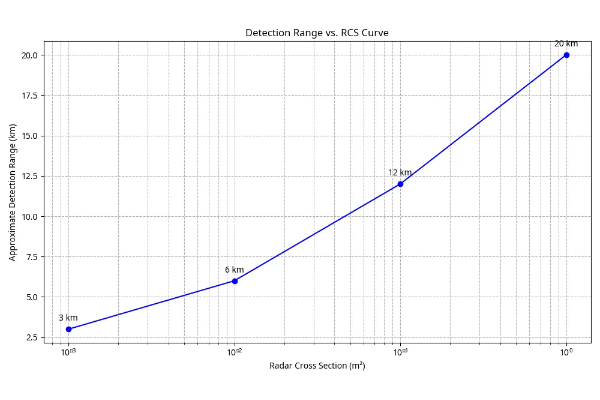

Figura 2: La relazione non lineare tra la sezione radar equivalente (RCS) e la portata di rilevamento, dimostrando come piccole riduzioni nella dimensione del bersaglio portino a cali significativi nella visibilità radar.
Nei ambienti aeroportuali, drone detection è fondamentale per prevenire le intrusioni sulle piste e monitorare le traiettorie di avvicinamento. Poiché gli aeroporti sono ambienti altamente congestionati con significativa attività aviaria, i sistemi radar devono bilanciare un'estrema sensibilità con una intelligente riduzione dei falsi allarmi. Mantenere la continuità operativa richiede un sistema in grado di rilevare un drone di 0,01 m² abbastanza presto da permettere al controllo del traffico aereo di intervenire senza provocare ingiustificate sospensioni a terra.
Le infrastrutture critiche, come centrali elettriche e raffinerie, sono spesso esposte a piccoli droni che tentano avvicinamenti a bassa quota. Conoscere l'RCS di queste minacce consente di installare sistemi radar che assicurino un tempo di preallarme sufficiente per l'intervento degli addetti alla sicurezza.
Sicurezza delle frontiere richiede la sorveglianza su vasta area. Tuttavia, la rilevazione a lunga distanza di bersagli a bassa-RCS è possibile solo se l'architettura del radar è ottimizzata per la rilevazione di segnali deboli, garantendo che piccoli UAV non sfuggano ai vuoti nella copertura.
Se ti viene chiesto di selezionare un Sistema radar per la sicurezza a bassa quota, segui questi cinque passaggi per assicurarti che il sistema soddisfi le tue esigenze operative:
1 Determina la minaccia RCS: Identifica il drone più piccolo che devi rilevare (ad esempio, un drone consumer da 0,01 m² o un drone FPV da 0,003 m²).
2 Definire il Range di Rilevamento Richiesto: Stabilire la distanza minima a cui è necessario rilevare quella minaccia specifica per consentire una risposta efficace.
3 Curva Richiesta Intervallo vs-RCS: Chiedi ai fornitori una curva di prestazioni che mostri la portata di rilevamento tra vari valori RCS, invece di un singolo dato principale.
4 Revisione delle prestazioni dei falsi allarmi: Valuta come il sistema distingue i droni a basso RCS dagli uccelli e dal disordine ambientale utilizzando tecnologie come la Soppressione Adattiva del Cutter.
5 Verifica tramite test sul campo: Valida sempre le prestazioni nel tuo specifico ambiente operativo per tenere conto del disordine locale e del terreno.
Checklist gratuita: scarica le nostre 5 domande da fare prima di acquistare un radar per il rilevamento dei droni per assicurarti che il tuo processo di approvvigionamento sia approfondito ed efficace.
La maggior parte dei droni commerciali con valori RCS inferiori a 0,05 m² sono considerati bersagli a basso RCS. I droni FPV possono raggiungere una dimensione bassa di 0,001 m².
Sì, ma la portata di rilevamento dipende fortemente dall'obiettivo RCS, dalla frequenza del radar e dalla capacità di elaborazione del segnale. Specializzato radar Ku-Band drone detection è spesso preferito per questi piccoli obiettivi.
No. L’RCS varia significativamente in base all’angolo di visuale del drone (angolo di aspetto), alla banda di frequenza e al fatto che trasporti un carico utile.
Sebbene il tempo meteorologico (come le piogge intense) influenzi principalmente l’attenuazione del segnale del radar, può anche aumentare il rumore di fondo, rendendo più difficile distinguere un bersaglio a basso RCS dal disordine.
Sì, alcuni uccelli hanno valori RCS simili a quelli dei piccoli droni (0,01 m²). Per questo motivo sono necessari algoritmi avanzati di classificazione AI e Track-Before-Detect (TBD) per distinguerli.
I sistemi all'avanguardia possono rilevare bersagli con un RCS basso fino a 0,001 m² a distanze vicine o medie.
I droni FPV sono spesso più piccoli, utilizzano più fibra di carbonio o plastica e hanno meno componenti metallici di grandi dimensioni rispetto ai droni standard per consumatori.
Sì. Sebbene la fibra di carbonio sia meno riflettente del metallo, riflette comunque abbastanza energia da permettere ai sistemi radar sensibili ad alta frequenza di rilevarli.
Per il rilevamento di droni di livello professionale, un sistema dovrebbe idealmente essere in grado di rilevare e tracciare in modo affidabile bersagli con un RCS di 0,01 m² alla portata operativa dichiarata.
L'RCS viene tipicamente misurato in ambienti controllati come camere anecoiche o tramite test sul campo con sfere di riferimento calibrate. Per i droni, viene spesso modellata utilizzando software di simulazione elettromagnetica prima di essere verificata sul campo.
La sezione radar equivalente (RCS) è il parametro più importante per determinare l’efficacia reale di un radar contro i droni. La portata dichiarata ha scarso valore se non si conosce l’RCS del bersaglio associato. Nella valutazione di soluzioni per aeroporti, frontiere o infrastrutture critiche, la curva portata/RCS offre una base di scelta molto più accurata.
Midradar?s sistemi radar AESA e Sistemi di fusione radar-visione sono progettati per eccellere nel rilevamento di low-RCS, fornendo una protezione affidabile e per tutte le condizioni atmosferiche negli ambienti più esigenti.
Pronto a valutare sistemi radar basandoti sulle prestazioni reali? Richiedi oggi stesso una consulenza tecnica per discutere le specifiche esigenze del tuo sito.
Questo articolo è stato esaminato dal team di ingegneria radar di Midradar e si basa sull’esperienza pratica di progetti di sorveglianza a bassa quota che coinvolgono aeroporti, impianti energetici, porti e siti di infrastrutture critiche in tutto il mondo. Molti progetti di sicurezza a bassa quota non raggiungono le prestazioni attese perché la selezione radar si basa unicamente sulla portata massima di rilevamento piuttosto che sull’RCS del bersaglio.
