18:46 La selezione della banda di frequenza radar appropriata è una delle decisioni più importanti nella progettazione di un sistema di sicurezza dello spazio aereo a bassa quota. Scegliere la tecnologia sbagliata può comportare una riduzione delle prestazioni di rilevamento, un eccesso di falsi allarmi, punti ciechi operativi e costi di ciclo di vita significativamente più elevati.
Tra le tecnologie radar utilizzate per il rilevamento dei droni, la banda X e la banda Ku sono le più diffuse. Sebbene entrambi possano rilevare e tracciare veicoli aerei senza pilota (UAV), sono ottimizzati per missioni fondamentalmente diverse.
radar a banda X (8-12 GHz) is designed for long-range surveillance, wide-area monitoring, and early warning applications. Commonly deployed at airports, border regions, and large-scale critical infrastructure.
Radar a banda Ku (12-18 GHz) is optimized for detecting and tracking small, low-RCS targets such as consumer drones, FPV drones, and commercial UAVs operating at low altitude.
Per la maggior parte delle operazioni professionali anti-UAV, la soluzione migliore non è scegliere una banda rispetto all'altra. Un'architettura a strati che combina radar a banda X, radar a banda Ku, Sensori EO/IR, e il software di comando e controllo offre il massimo livello di consapevolezza situazionale ed efficacia operativa.
Questa guida è destinata ai responsabili della sicurezza aeroportuale, alle agenzie di protezione delle frontiere, agli operatori di infrastrutture critiche, alle organizzazioni di sicurezza pubblica e agli integratori di sistemi che valutano tecnologie radar per il rilevamento di droni e la sicurezza dello spazio aereo a bassa quota.
Questa guida è stata redatta dal team tecnico Midradar sulla base di progetti radar realizzati presso aeroporti, corridoi di frontiera, siti energetici e programmi di sicurezza urbana in oltre 50 Paesi. Midradar progetta e produce sistemi radar in banda X e Ku disponibili per forniture internazionali. I dati prestazionali della portata in funzione dell'RCS sono disponibili su richiesta per tutte le configurazioni standard.
| Parametro | Radar a banda X | Radar a banda Ku |
| Gamma di frequenze | 8-12 GHz | 12-18 GHz |
| Lunghezza d'onda | 2,5-3,75 cm | 1,67-2,5 cm |
| Intervallo tipico di rilevamento | 15-30+ km | 3-15 km |
| Small Drone Detection (RCS < 0.01 m2) | Bene | Eccellente |
| Risoluzione angolare | Bene | Eccellente |
| Prestazioni Micro-Doppler | Bene | Eccellente |
| Tasso di falsi allarmi (ambiente confuso) | Moderare | Basso |
| Allerta precoce a lungo raggio | Eccellente | Limitato |
| Esibizioni sotto pioggia intensa | Eccellente | Bene |
| Prestazioni dell'ambiente urbano | Bene | Eccellente |
| Applicazioni tipiche | Aeroporti, Frontiere, Infrastrutture Energetiche | Infrastrutture Critiche, Urbane, Contro UAV |
Nota di Falso Allarme: In ambienti ad alto disordine, il carico di lavoro dell'operatore è spesso guidato più dagli allarmi di fastidio che dalla portata di rilevamento grezza. La banda Ku generalmente offre una migliore discriminazione tra il clutter dei bersagli e tassi di falsi allarmi più bassi quando si tracciano piccoli droni in contesti urbani.
Midradar offre configurazioni sia in banda X che in banda Ku. Confronta le opzioni del sistema radar in base alla copertura, al profilo delle minacce e ai requisiti di integrazione.
Radar in banda X o Ku per il rilevamento droni: quale scegliere?
| Serve rilevamento oltre i 15 km?
| +– Yes –> X-Band Radar | +– No | +– Minaccia principale: piccoli droni di consumo? | | | +– Yes –> Ku-Band Radar | +– No | | | +– Sicurezza aeroportuale o portuale? | | –> X-Band + Ku-Band [Visualizzazione: midradar.com/products/] | +– Energia o strutture urbane? | –> Ku-Band + EO/IR | +– Need all-weather + wide coverage? –> X-Band + Ku-Band + EO/IR |
| Requisiti operativi | Soluzione consigliata |
| Long-range early warning (>15 km) | Banda X |
| Small drone detection (RCS < 0.03 m2) | Banda Ku |
| Sorveglianza del perimetro e dell'avvicinamento aeroportuale | Banda X + Banda Ku |
| Monitoraggio delle frontiere e costieri | Banda X |
| Protezione delle strutture energetiche | Banda Ku |
| Operazioni di sicurezza pubblica urbana | Banda Ku |
| Ambienti ad alto disordine | Banda Ku |
| Difesa dello spazio aereo a bassa quota a spettro completo | Banda X + Banda Ku + EO/IR |
Operando tra 8 GHz e 12 GHz, il radar in banda X è stato per decenni una tecnologia fondamentale per la sicurezza dell'aviazione, il monitoraggio marittimo, la protezione delle frontiere e la sorveglianza su vaste aree. La sua lunghezza d'onda più lunga consente all'energia di propagarsi efficacemente su lunghe distanze, mantenendo al contempo prestazioni affidabili in condizioni meteorologiche avverse.
Il radar a banda X eccelle nella sorveglianza su larga area. Ambienti tipici di implementazione:
• Monitoraggio del perimetro aeroportuale e delle zone di avvicinamento
• Corridoi nazionali di sorveglianza delle frontiere
• Sicurezza costiera e portuale
• Protezione su larga scala di impianti energetici e industriali
• Monitoraggio nazionale delle infrastrutture critiche
A seconda dell'architettura radar e delle caratteristiche del bersaglio, le distanze di rilevamento superano regolarmente i 20-30 chilometri contro bersagli aerei di medie e grandi dimensioni.
Il rilevamento a lungo raggio offre agli operatori di sicurezza il tempo di valutare le minacce, coordinare le risorse di risposta e implementare misure protettive prima che una minaccia raggiunga il suo obiettivo. Per molte missioni, il tempo di reazione è operativamente più prezioso della portata massima di rilevamento.
Rispetto alle bande radar ad alta frequenza, la banda X sperimenta un'attenuazione atmosferica inferiore, consentendo un funzionamento affidabile in piogge intense, nebbia densa, neve e polvere. Questo rende la banda X la tecnologia preferita per il monitoraggio persistente dello spazio aereo 24 ore su 24, 7 giorni su 7, in ambienti climatici difficili.
Una singola installazione di radar a banda X può monitorare settori dello spazio aereo che coprono centinaia di chilometri quadrati, rendendolo conveniente per progetti di infrastrutture nazionali e per la sicurezza del perimetro di grandi strutture.
• Sensibilità ridotta ai micro-droni e agli UAV consumer a basso RCS
• Risoluzione angolare inferiore rispetto ai sistemi in banda Ku
• Suscettibilità al disordine in terreni complessi senza elaborazione avanzata del segnale
• Separazione meno efficace dei bersagli in ambienti urbani densi
Il radar in banda Ku opera tra 12 GHz e 18 GHz ed è diventato una delle tecnologie più ampiamente adottate per sistemi dedicati contro UAV e sicurezza a bassa quota. La sua lunghezza d'onda più corta migliora significativamente la sensibilità di rilevamento contro piccoli bersagli aerei.
Il radar in banda Ku è altamente efficace contro quadricotteri di consumo, droni FPV, UAV commerciali e altre minacce aeree a basso RCS. La lunghezza d'onda più corta crea interazioni elettromagnetiche più forti con le piccole strutture dei droni, migliorando le soglie minime rilevabili del segnale e l'affidabilità complessiva della rilevamento.
Rispetto ai radar in banda X, i sistemi in banda Ku offrono larghezze di fascio più ridotte, risultando in:
• Migliore separazione dei bersagli in spazi aerei densi
• Stima migliorata dell'altitudine
• Tracciamento multi-bersaglio migliorato
• Segnali sensori più precisi per i sistemi di verifica EO/IR
Le eliche rotanti dei droni generano firme di frequenza micro-Doppler distintive. I moderni processori radar in banda Ku analizzano questi sistemi per distinguere i droni dagli uccelli, fenomeni meteorologici e disordine ambientale, riducendo direttamente gli allarmi di disturbo durante operazioni prolungate.
La risoluzione superiore del radar in banda Ku consente una discriminazione più fine del clutter in urban and suburban deployments, reducing false detections and improving operator confidence in high-density environments.
• Un raggio massimo di rilevamento più corto limita l'utilità per l'allerta precoce ad ampia area
• Maggiore attenuazione atmosferica in precipitazioni intense rispetto alla banda X
• Tipicamente un costo unitario per chilometro di copertura più elevato
• I requisiti per le licenze dello spettro variano a seconda della giurisdizione
Sezione radar equivalente (RCS) is the parameter that most directly determines how detectable a target is. Smaller RCS values indicate harder-to-detect targets. Most consumer and commercial drones fall in the low-RCS category that challenges conventional radar systems.
| Categoria target | Intervallo RCS approssimativo |
| Aereo commerciale | 100-1.000 m2 |
| Aerei leggeri | 1-10 m2 |
| Elicottero | 1-5 m2 |
| Grandi UAV commerciali | 0,1-1 m2 |
| Drone Multirotore per consumatori | 0,003-0,05 m2 |
| Micro-UAV / drone FPV | 0,001-0,01 m2 |
Importante: I valori effettivi dell'RCS variano significativamente a seconda dell'orientamento del bersaglio, della frequenza operativa, della configurazione del carico utile, dell'angolo d'aspetto e della metodologia di misurazione. Questi dati sono riferimenti di pianificazione indicativo. Si raccomanda una verifica indipendente sul campo, in condizioni di implementazione rappresentativa, prima di finalizzare l'acquisto del sistema.
Quando si valutano i fornitori di radar, richiedi curve di performance di rilevamento che mostrano la distanza rispetto all'RCS lungo lo spettro bersaglio rilevante per il tuo scenario di schieramento.
Un sistema radar dichiarato in grado di rilevare bersagli a 30 km può raggiungere tale portata soltanto contro aeromobili di grandi dimensioni. Contro un drone consumer con RCS di 0,01 m², lo stesso sistema può garantire un rilevamento affidabile soltanto fino a 3–5 km.
Chiedi sempre ai fornitori: quale RCS target è stato usato per calcolare la distanza di rilevamento pubblicata? Puoi fornire una curva di rilevamento rispetto alla curva di performance RCS per il nostro profilo di minaccia? I produttori affidabili forniscono questi dati come standard.
Le prestazioni del radar dipendono fortemente dall'ambiente. Il profilo del terreno, la vicinanza agli edifici e al traffico veicolistico, i modelli meteorologici locali e le interferenze elettromagnetiche influenzano tutte le prestazioni reali del sistema. Un radar ottimizzato per la sorveglianza delle frontiere in terreno aperto potrebbe generare tassi di falsi allarmi inaccettabili in un impianto energetico urbano. Richiedi una modellazione delle prestazioni site-specific o una prova sul campo prima di impegnarti nell'acquisto.
Il radar rileva e traccia oggetti aerei. Non li identifica in modo affidabile. I sistemi di sicurezza professionali a bassa quota integrano:
• Rilevamento radar (banda X e/o banda Ku)
• Telecamere EO per l'identificazione visiva
• Imaging termico per conferma notturna e meteorologica avversa
• Analizzatori di spettro RF per l'identificazione dei protocolli di comunicazione
• Software di classificazione AI per il filtraggio automatizzato degli avvisi

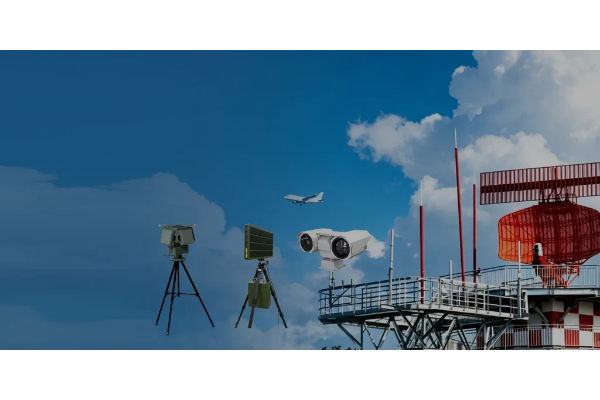

Le implementazioni professionali di rilevamento dei droni raramente si basano su una singola tecnologia di sensori. Un'architettura stratificata distribuisce le responsabilità tra rilevamento, verifica, classificazione e funzioni di comando.
• Radar a banda X per allerta precoce ad ampia area a distanza estesa
• Radar in banda Ku per il rilevamento e il tracciamento di piccoli UAV di precisione
• Telecamere EO per la conferma visiva diurna
• Telecamere termiche per l'identificazione notturna e a bassa visibilità
• Software di riconoscimento bersagli AI e filtraggio degli allerti
• Analisi del segnale RF per l'identificazione del protocollo UAV
• Elaborazione spettrale micro-Doppler per la classificazione dei tipi di bersagli
• Visualizzazione situazionale dello spazio aereo basata su GIS
• Gestione integrata degli allerti e flusso di lavoro dell'operatore
• Registrazione degli incidenti e raccolta delle prove
• Fusione dei sensori e correlazione delle tracce
Questa architettura migliora l'affidabilità del rilevamento, riduce gli allarmi di disturbo e fornisce la registrazione operativa e probatoria necessaria per il coordinamento della risposta e la revisione post-incidente.
• Droni di consumo non autorizzati all'interno dei corridoi di avvicinamento e partenza
• Droni FPV con capacità di manovra rapida
• Potenziali operazioni coordinate con più droni durante i periodi di traffico di punta
• RCS minima rilevabile: 0,01 m2 a 3-5 km
• Tasso di aggiornamento della pista: <=2 secondi per i bersagli attivi • Capacità di tracciamento simultaneo: oltre 50 bersagli • Tasso di falsi allarmi: gestibile operativamente senza personale di filtraggio dedicato
• Radar in banda X per allerta precoce del perimetro esterno a 10-20 km
• Radar in banda Ku per il tracciamento di precisione all'interno della zona critica di avvicinamento di 5 km
• Sistema di telecamere EO/IR schiavizzato all'output di tracciamento radar per la verifica del bersaglio
• Piattaforma di comando integrata per la visualizzazione multisensore e la gestione degli allerti
Configurazione consigliata Midradar: MR-RDT20K (perimetro esterno a banda X) + MR-RDV05K (tracciamento di precisione a banda Ku interna)
Nota sull'integrazione: è necessario il coordinamento con i sistemi di navigazione e comunicazione aeronautici esistenti. Prima della messa in servizio è generalmente richiesta l'approvazione dell'autorità nazionale per l'aviazione civile.
• Operazioni transfrontaliere con droni per contrabbando, ricognizione e ritrasmissione delle comunicazioni
• Minacce tipicamente operanti a bassa quota per ridurre la firma radar
• I corridoi d'ingresso possono coprire centinaia di chilometri di terreno misto
• Portata di rilevamento: 15-30 km contro UAV di medie dimensioni
• Copertura costante 24/7 in tutte le condizioni meteorologiche
• Basso tasso di falsi allarmi contro uccelli e caratteristiche del terreno
• Radar a banda X a lungo raggio schierato in settori di copertura sovrapposti
• Sistemi di imaging termico per la verifica a medio raggio
• Integrazione con le piattaforme di comando di frontiera per il coordinamento tra agenzie
• Operazioni mirate con droni contro impianti di generazione di energia, petrolio e gas e trattamento dell'acqua
• Minacce: droni di consumo piccoli o commerciali modificati a distanza da 1 a 5 km
• La consegna del carico utile e la ricognizione sono i principali vettori di minaccia
• RCS minima rilevabile: 0,003-0,01 m2 a 1-3 km
• Alta risoluzione angolare per un'analisi precisa della traiettoria di avvicinamento
• Basso tasso di falsi allarmi in ambienti industriali di disordine
• Radar in banda Ku come principale sensore di rilevamento all'interno dell'invilupa di minaccia di 5 km
? Classificazione basata su IA per ridurre i falsi allarmi causati da uccelli e attrezzature industriali
• Verifica EO/IR ottimizzata per l'identificazione a 1-3 km
• Piattaforma di comando integrata con il centro operativo di sicurezza della struttura
• Survoli non autorizzati con droni su spazi pubblici, edifici governativi e hub di trasporto
• Preoccupazioni principali: violazioni della privacy, consegna del carico utile, interruzione dello spazio aereo
• Rilevamento in denso disordine con alto rifiuto di falsi allarmi
• RCS minima rilevabile: 0,01 m2 a 1-3 km
• Allerta rapida e tracciamento del passaggio ai sensori di verifica
• Radar a banda Ku per il rilevamento preciso di piccoli droni in spazi aerei urbani ingombranti
• Telecamere EO/IR per l'identificazione rapida dei bersagli
• Analisi AI per la classificazione automatica delle minacce e la prioritizzazione degli allerti
• Ricognizione basata su droni dei movimenti delle navi e delle operazioni di carico
• Potenziali operazioni di contrabbando con droni per trasferire contrabbando
• Le minacce possono avvicinarsi sia da terra che da quella sul mare
• Radar a banda X per sorveglianza marittima di superficie e aerea a lunga distanza
• Radar in banda Ku per un tracciamento di precisione all'interno della zona di sicurezza interna del porto
• Imaging termico per la verifica del bersaglio a bassa visibilità
| Tipo di struttura | Architettura consigliata |
| Piccola struttura commerciale | Radar Unico a banda Ku + EO/IR |
| Campus Industriale | Banda Ku + EO/IR + analisi AI |
| Raffineria di petrolio e gas | Banda Ku + EO/IR + analisi AI |
| Aeroporto Internazionale | Banda X + Banda Ku + EO/IR |
| Corridoio di Sorveglianza di Frontiera | X-Band + Telecamere termiche |
| Porto o Struttura Marittima | X-Band + Ku-Band + Termico |
| Infrastrutture Critiche Nazionali | X-Band + Ku-Band + EO/IR + Piattaforma di comando |
L'acquisto radar per il rilevamento di droni coinvolge sia dimensioni tecniche che normative che devono essere affrontate durante la fase di pianificazione. Le questioni normative individuate verso la fine del ciclo di approvvigionamento sono tra le cause più comuni di ritardi e di costi aggiuntivi nei progetti.
Both X-band and Ku-band frequencies fall within regulated spectrum bands in most jurisdictions. Operation of ground-based radar systems Tipicamente richiede l'autorizzazione dall'Autorità Nazionale di Regolamentazione delle Telecomunicazioni. Le scadenze per le licenze variano da diverse settimane a diversi mesi – prevedere un tempo adeguato durante la pianificazione del progetto.
Le missioni in aeroporti e porti richiedono tipicamente un'analisi formale di compatibilità elettromagnetica (EMC) per confermare che il funzionamento radar non interferirà con gli ausili alla navigazione, i sistemi di traffico navale o altri componenti elettronici critici. Questo viene condotto dall'operatore della struttura con supporto tecnico del produttore del radar.
I sistemi radar per la sicurezza delle frontiere, la protezione delle infrastrutture critiche e le applicazioni anti-UAV sono tipicamente classificati come beni a doppio uso. Le esportazioni dalla Cina sono regolate dalla Legge sul Controllo delle Esportazioni e dalla Lista di Controllo delle Esportazioni di Articoli a Doppio Uso (Avviso MOFCOM n. 51, 2024). Gli importatori dovrebbero verificare che il fornitore abbia completato le procedure di classificazione all'esportazione applicabili e possa fornire la documentazione di conformità prima della spedizione.
Coinvolgere specialisti della conformità e il team di esportazione del produttore radar nella fase più iniziale della pianificazione del progetto. Per le implementazioni internazionali, è previsto un minimo di 60-90 giorni per completare i processi di documentazione di esportazione, licenze di importazione e autorizzazione dello spettro in parallelo con le attività tecniche di approvvigionamento.
Per i piccoli droni consumer, la banda Ku generalmente offre una migliore sensibilità di rilevamento, precisione di tracciamento e soppressione del clutter. Tuttavia, per la sorveglianza su larga area, dove la priorità è rilevare le minacce a 15-30 km, la banda X rimane la tecnologia primaria più appropriata. La maggior parte delle architetture professionali contro UAV utilizza la banda Ku per la rilevamento di precisione all'interno della zona di minaccia interna e la banda X per l'allerta precoce del perimetro esterno. Le due tecnologie sono complementari piuttosto che competitive.
Sì. Contro droni multirotore consumer con RCS generalmente compresa tra 0,01 e 0,05 m², i sistemi in banda X più performanti assicurano in genere un rilevamento affidabile a 3–8 km. I sistemi in banda Ku estendono normalmente la portata affidabile contro gli stessi bersagli a 5–12 km. Nella valutazione dei radar, richiedere i dati prestazionali della portata in funzione dell'RCS anziché basarsi sul solo valore massimo dichiarato.
Il radar a banda X generalmente mantiene migliori prestazioni durante forti piogge. In condizioni di pioggia intensa superiori a circa 10-15 mm all'ora, la portata di rilevamento radar in banda Ku può essere ridotta del 15-30% rispetto alle prestazioni in condizioni di asciutto. Per le missioni in zone climatiche tropicali, monsoniche o costiere, il radar a banda X dovrebbe costituire lo strato principale di rilevamento per tutte le condizioni atmosferiche.
Le implementazioni avanzate di droni per il rilevamento aeroportuale combinano sempre più spesso entrambe le tecnologie. La banda X fornisce allarme precoce a distanza estesa lungo il perimetro dell'aeroporto, mentre la banda Ku fornisce tracciamento e classificazione ad alta precisione all'interno della zona interna critica vicino alle piste. I dispiegamenti aeroportuali con un singolo sensore sono sempre più considerati inadeguati secondo le attuali valutazioni di minaccia a bassa quota.
Per i droni multirotore consumer con valori RCS generalmente inferiori a 0,05 m2, i radar professionali per il rilevamento droni raggiungono in genere portate affidabili di 3-12 km, a seconda del sistema e delle condizioni ambientali. Le decisioni di acquisto devono basarsi su prove sul campo verificate in condizioni rappresentative del sito, non sui valori massimi dichiarati dal fornitore.
La capacità di tracciamento varia significativamente a seconda del design del radar. I sistemi entry-level supportano tipicamente 20-50 tracce simultanee. I sistemi per strutture più grandi supportano comunemente 100-200 binari. I sistemi avanzati a matrice a fasi possono mantenere 500+ tracce simultanee. I requisiti dovrebbero essere specificati in base al carico di picco nello scenario piuttosto che alle condizioni medie.
Midradar produce sistemi radar sia a banda X sia a banda Ku per la sorveglianza a bassa quota e le applicazioni anti-UAV. Le configurazioni a banda X supportano distanze di rilevamento da 10 a 20 km. Le configurazioni a banda Ku forniscono tracciamento preciso di bersagli con RCS fino a 0,001 m2. Tutti i sistemi supportano la copertura azimutale a 360 gradi e si integrano con sensori EO/IR di verifica e software di comando. Specifiche complete del prodotto: sistemi radar Midradar.
Sì. Il team tecnico di Midradar conduce la modellazione della copertura basata sul terreno della struttura, sul profilo delle minacce e sui requisiti operativi prima di raccomandare il sistema. Questo include la mappatura della portata di rilevamento, l'analisi delle zone cieche e la pianificazione dell'integrazione multi-sensore. Contattare il team tecnico per avviare un'analisi della copertura per il vostro progetto.
Non esiste una banda di frequenza radar universalmente superiore per il rilevamento dei droni. La tecnologia giusta dipende dai requisiti operativi, dal profilo di minaccia, dal terreno e dalle condizioni ambientali.
• La sorveglianza a lungo raggio è la priorità (15-30+ km)
• Le vaste aree geografiche devono essere coperte da nodi sensori limitati
• La persistenza operativa in tutte le condizioni meteorologiche è un requisito primario
• Il tempo di reazione di allerta precoce è operativamente critico
• Il rilevamento di piccoli droni consumer è la missione principale
• Distribuzione urbana, suburbana o industriale con disordine complesso
• I bassi tassi di falsi allarmi sono una priorità
• Sono richieste elevate precisioni di tracciamento e indicazioni dei sensori EO/IR
• Il sistema deve coprire l'intero spettro delle minacce aeree
• La protezione di aeroporti, porti, frontiere o infrastrutture critiche nazionali è la missione
• È richiesta continuità operativa in condizioni meteorologiche avverse
• Il più alto livello di consapevolezza situazionale dello spazio aereo è l'obiettivo
For most professional low-altitude security projects, a architettura a strati combining X-band radar, Ku-band radar, EO/IR sensors, AI analytics, and an integrated command platform delivers the operational effectiveness that single-technology deployments cannot achieve.
