Una unidad pan-tilt a menudo se selecciona a partir de un parámetro principal: la carga máxima. Ese enfoque es aceptable para una cámara pequeña de interior, pero es insuficiente para una sistema EO/IR de largo alcance, un sistema de seguimiento por indicación de radar o un conjunto pesado de sensores para exteriores.
El PTU debe acelerar y detener una carga útil con un centro de gravedad y momento de inercia definidos, mantener la línea de visión en el viento, moverse suavemente a muy baja velocidad, alcanzar los ángulos comandados sin sobrepasos excesivos, informar su posición con precisión y sobrevivir al entorno del sitio. Estos requisitos interactúan. Aumentar la velocidad, el desplazamiento de la carga útil o el área expuesta al viento puede reducir la estabilidad del apuntado y la vida útil.
Esta guía explica la información que debe facilitar un integrador y las pruebas que debe realizar un proveedor antes de aprobar una unidad de giro e inclinación .

Cómo seleccionar una unidad Pan-Tilt para el seguimiento de largo alcance EO/IR y guiado por radar
1. El peso de la carga útil es solo la primera entrada
Dos cargas útiles pueden pesar ambas 30 kg pero generar demandas mecánicas muy diferentes:
- La carga útil A es compacta y está equilibrada alrededor del eje de inclinación.
- La carga útil B utiliza un objetivo telefoto largo, cámara térmica, iluminador láser y carcasa protectora, con su centro de gravedad a 300 mm del eje.
- La carga útil B tiene un momento estático mayor, una inercia rotacional más alta, un área de viento más grande y una mayor flexibilidad estructural.
- Durante la aceleración o el frenado de emergencia, la diferencia se vuelve más grave.
Por lo tanto, una solicitud seria de datos PTU debe incluir masa, coordenadas del centro de gravedad, dimensiones exteriores, área de viento proyectada e inercia, o suficiente información de CAD para que el proveedor pueda calcularlos.

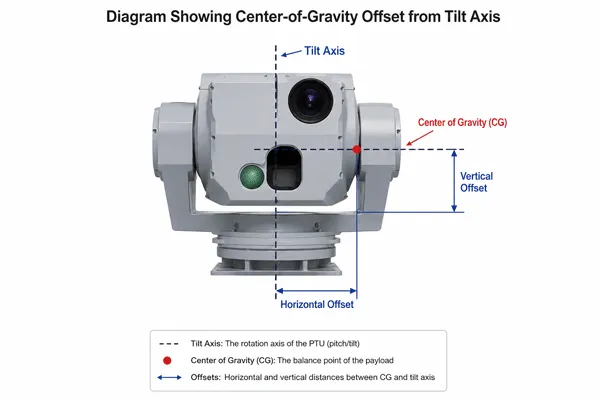

2. Centro de Gravedad y Momento Estático
Cuando el centro de gravedad está desviado del eje de inclinación, la gravedad crea un torque continuo. Una estimación de primer orden es:
Gravedad / torque de desequilibrio ≈ Masa de la carga × 9.81 × Desplazamiento del CG Ejemplo: 30 kg × 9.81 m/s² × 0.30 m ≈ 88 N·m |
Esto es antes de la fricción, aceleración, viento o margen de seguridad. Contrarrestar la carga útil puede reducir drásticamente el requisito de torque continuo y mejorar el control a baja velocidad, el calentamiento del motor y la vida útil de la caja de cambios.
3. El momento de inercia controla la aceleración
La inercia rotacional describe cuán fuertemente la carga útil resiste la aceleración angular. La masa ubicada lejos del eje contribuye de manera desproporcionada. El par dinámico requerido para acelerar la carga útil es aproximadamente:
Torque de aceleración = Momento de inercia × Aceleración angular
Par total requerido = Aceleración + Desequilibrio + Fricción + Viento + Margen de seguridad |
Un proveedor no puede determinar de manera confiable el rendimiento de aceleración solo a partir del peso total. Para el rápido señalamiento por radar, el tiempo requerido para moverse a través de un ángulo determinado y estabilizarse dentro de la tolerancia de apuntado es más útil que la velocidad máxima sin carga.
4. La velocidad máxima no implica calidad de seguimiento
Un PTU que rota rápidamente aún puede tener un desempeño deficiente al rastrear un objetivo lento o que maniobra. Las especificaciones de movimiento importantes incluyen:
| Parámetro |
Por qué importa |
| Velocidad máxima de giro |
Determina el tiempo de reposicionamiento bruto, pero no la suavidad de asentamiento o seguimiento. |
| Velocidad mínima estable |
Crítico para un seguimiento a larga distancia suave sin deslizamiento del control ni escalonamientos visibles. |
| Aceleración y desaceleración |
Controla el tiempo hasta el objetivo, el sobrepaso y el estrés mecánico. |
| Resolución de velocidad |
Determina qué tan finamente el controlador puede igualar la velocidad angular objetivo. |
| Tiempo de asentamiento |
Tiempo requerido para entrar y permanecer dentro de una banda de error de puntería definida. |
| Ciclo de trabajo |
Indica si la operación a alta velocidad puede mantenerse sin sobrecalentamiento. |
Para el seguimiento por indicación de radar, solicite una prueba de movimiento y estabilización con ángulos representativos y la carga útil real, no un valor de velocidad del motor sin carga.

Cómo seleccionar una unidad Pan-Tilt para el seguimiento de largo alcance EO/IR y guiado por radar
5. La precisión de señalamiento, la repetibilidad y la resolución no son lo mismo
| Término |
Significado |
| Resolución de comandos |
El paso de ángulo más pequeño que el controlador puede solicitar o representar. |
| Resolución del codificador |
Incremento de posición más pequeño medido por el dispositivo de retroalimentación. |
| Precisión absoluta de puntería |
Diferencia entre la línea de visión comandada y la real en todo el rango de operación. |
| Repetibilidad |
Capacidad de regresar a la misma posición bajo las mismas condiciones de aproximación. |
| Juego / histéresis |
Diferencia de posición causada por la inversión de dirección y la flexibilidad mecánica. |
| Vibración estabilizada |
Movimiento a corto plazo en línea de vista mientras está nominalmente estacionario o siguiendo. |
Un sistema puede anunciar una resolución de codificador muy fina y, aun así, tener una precisión absoluta de puntería deficiente debido a la holgura del reductor, la deformación estructural, las tolerancias de montaje o un error de alineación (boresight).
La longitud focal larga magnifica el error angular. A 5 km, un error angular de 0,1° corresponde aproximadamente a 8,7 m de desplazamiento lateral. Por esto es que los sistemas guiados por radar requieren un presupuesto de error de extremo a extremo en lugar de un valor de hoja de datos PTU de forma aislada.

El error final de seguimiento es la suma de las contribuciones del sensor, la temporización, la conversión, la mecánica y la alineación
6. Carga de viento y deflexión estructural
Las cargas útiles exteriores actúan como velas. El par debido al viento depende del área proyectada, el coeficiente aerodinámico, la velocidad del viento y la distancia al eje de rotación. Como la fuerza aerodinámica aumenta aproximadamente con el cuadrado de la velocidad del viento, un sistema estable con una brisa moderada puede resultar inutilizable durante una ráfaga fuerte.
La revisión del diseño debe incluir:
- Viento operativo máximo para rendimiento pleno.
- Viento de supervivencia cuando la unidad está estacionada o bloqueada.
- Área proyectada desde múltiples acimuts y ángulos de elevación.
- Rigidez del mástil, la torre y la placa de montaje.
- Frecuencia natural y posible resonancia con comandos del motor o excitación del viento.
- Arrastre del cable, flexión del alojamiento y rigidez del soporte de la lente.
- Timbreo basado en imágenes medido con la longitud focal real.
Un PTU mecánicamente fuerte montado en un poste flexible aún producirá imágenes inestables. La base, el mástil, el adaptador y la carga útil son parte del sistema de línea de visión.

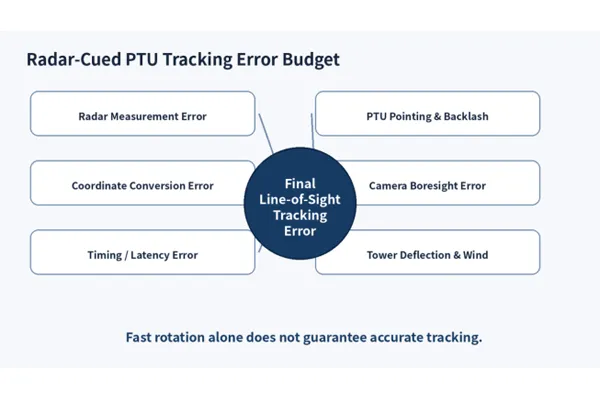

7. El seguimiento guiado por radar requiere un presupuesto de error de extremo a extremo
La orientación de radar a cámara combina múltiples sistemas de coordenadas y referencias temporales. La carga útil de la cámara también necesita suficiente Rango de detección, reconocimiento e identificación EO/IR verificar el objetivo después de que el PTU se haya orientado. El error final de la línea de visión puede incluir:
- Error de alcance del radar y de medición angular.
- Error de posición y orientación de radar.
- Error de conversión de coordenadas geodésicas a locales.
- Predicción de movimiento del objetivo y latencia de la red.
- Posicionamiento absoluto y juego mecánico PTU.
- Error de alineación de la cámara con PTU.
- Deflexión estructural y vibración inducida por el viento.
- Desalineación de marcas de tiempo entre el radar, el controlador y el video.
El proceso de puesta en marcha debe usar puntos de referencia encuestados o objetivos cooperativos para calibrar el eje óptico y los parámetros de transformación. La calibración debe verificarse en múltiples ángulos de acimut y elevación, porque una sola corrección en un punto puede no representar todo el rango operativo.
8. Interfaces, Retroalimentación e Interoperabilidad
La especificación de la interfaz debe identificar tanto el transporte de las órdenes como el comportamiento funcional. Entre las opciones habituales se incluyen Ethernet, RS-422/485, Pelco-D/P, ONVIF y las API del fabricante.
Para la indicación de radar, son especialmente importantes las siguientes funciones:
- Posicionamiento absoluto de panorámica e inclinación, no solo comandos de velocidad izquierda/derecha/arriba/abajo.
- Retroalimentación de posición en tiempo real con marcas de tiempo.
- Reconocimiento de comandos e informe de fallos.
- Aceleración, velocidad y límites suaves configurables.
- Funciones de preajuste y patrulla donde se requieran.
- Sincronización de tiempo a través de NTP, PTP o un reloj del sistema definido.
- Acceso API para compensaciones de calibración y mapeo de coordenadas.
- Controles de ciberseguridad, autenticación y transporte seguro.
ONVIF Profile T abarca funciones avanzadas de video IP y hace que el control PTZ sea obligatorio para los clientes conformes, al mismo tiempo que aborda la configuración PTZ y funciones relacionadas con la transmisión/eventos. Un proyecto debería verificar el perfil exacto ONVIF y el estado de conformidad del producto en lugar de aceptar una declaración genérica de “ONVIF compatible”.
9. Requisitos Ambientales y de Ciclo de Vida
Una clasificación IP describe la protección del recinto contra objetos sólidos y agua bajo pruebas definidas. Por sí sola, no demuestra resistencia a la niebla salina, vida útil frente a la corrosión, capacidad de deshielo, supervivencia a impactos o funcionamiento confiable en extremos de temperatura.
| requisito |
Preguntas para especificar |
| Protección contra la entrada |
¿Qué nivel IP según la norma IEC 60529 se aplica y cubre todo el sistema ensamblado y los conectores? |
| Temperatura |
Temperaturas de operación, almacenamiento y arranque en frío; comportamiento del calentador o ventilador interno. |
| Niebla salina / corrosión |
Sistema de recubrimiento, compatibilidad de materiales y duración de la prueba para sitios costeros. |
| Viento y hielo |
Estrategia operacional/de supervivencia para viento, carga de hielo y deshielo. |
| Choque y vibración |
Perfil de vehículo, torre o plataforma móvil y norma de ensayo. |
| Relámpago / sobretensión |
Puesta a tierra, protección contra sobretensiones y aislamiento de red. |
| Mantenimiento |
Intervalo de lubricación, sellos, vida del anillo deslizante, reemplazo del motor/caja de engranajes y diagnósticos remotos. |

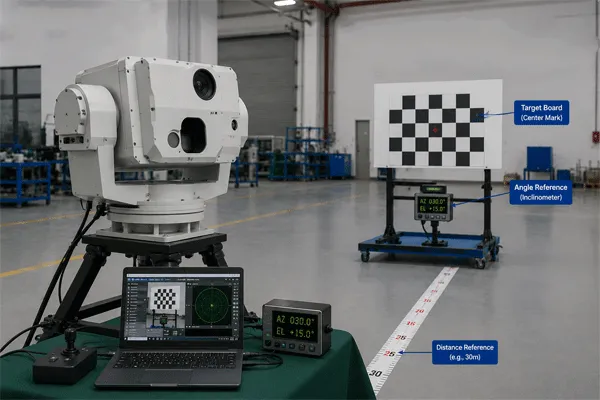

10. Pruebas de Aceptación en Fábrica y en Sitio
Un programa de aceptación útil combina pruebas mecánicas, de control y basadas en imágenes:
| Prueba |
Medida sugerida |
| Verificación de carga útil |
Masa real, centro de gravedad, dimensiones y enrutamiento de cables. |
| Girar y estabilizar |
Es hora de moverse a través de ángulos definidos y asentarse dentro del margen de error requerido. |
| Seguimiento de velocidad mínima |
Suavidad de la imagen y estabilidad de la velocidad angular a muy baja velocidad. |
| Repetibilidad |
Devolver error después de acercarse a los ajustes preestablecidos desde ambas direcciones. |
| Precisión absoluta |
Error de puntería medido a lo largo de una cuadrícula de acimut/elevación. |
| Reacción negativa |
Error introducido por la inversión de dirección bajo carga representativa. |
| Rendimiento del viento |
Apuntando/vibración bajo una condición de viento acordada o un modelo estructural validado. |
| Resistencia térmica |
Ciclo de trabajo y temperatura del motor/controlador durante la operación repetida. |
| Latencia de la interfaz |
Latencia entre comando y movimiento y retroalimentación de posición. |
| Señalización por radar |
Tiempo de adquisición de extremo a extremo y error de línea de visión utilizando objetivos en movimiento. |
| Inspección ambiental |
Sellos, conectores, drenaje, recubrimiento, puesta a tierra y alivio de tensión del cable. |

Cómo seleccionar una unidad Pan-Tilt para el seguimiento de largo alcance EO/IR y guiado por radar
11. Hoja de Datos de Selección PTU
Antes de solicitar un presupuesto, proporcione los siguientes datos:
- Masa de la carga útil y lista de componentes.
- Centro de gravedad relativo a los ejes de giro y inclinación.
- Carga útil CAD o dimensiones y área proyectada al viento.
- Recorrido requerido de paneo/inclinación y método de gestión de cables.
- Velocidad máxima de giro, velocidad mínima de seguimiento y aceleración.
- Se requerían precisión absoluta, repetibilidad, tiempo de estabilización y fluctuación.
- Viento operativo y de supervivencia.
- Condiciones de temperatura, niebla salina, lluvia, polvo, hielo, choque y vibración.
- Suministro de energía y presupuesto de potencia máxima.
- Interfaces requeridas, API, frecuencia de retroalimentación y ciberseguridad.
- Arreglo de montaje y datos de la torre/fundación.
- Procedimiento de prueba de aceptación y ciclo de trabajo.
12. Aplicando el método a los productos Midradar PTU
Midradar’s PTU el portafolio incluye unidades de un solo eje, panorámicas basculantes de doble eje, plataformas giratorias y sistemas de carga pesada. Para la selección específica de productos, los integradores pueden comparar el Panorámica e Inclinación de Carga Pesada de Doble Eje de 80 kg, Cabezal Pan Tilt Doble Eje de Servicio Pesado de Velocidad Variable Automática de 50 kg y Control Inteligente de 30 kg con Panorámica e Inclinación de Doble Eje según la masa de la carga útil, la inercia, la precisión de apuntado y el entorno de instalación. La gama de productos cubre paquetes de sensores compactos así como grandes conjuntos EO/IR.
Para proyectos OEM o integrados, el modelo debe seleccionarse a partir del caso de carga completo. Midradar puede evaluar el peso de la carga útil, el centro de gravedad, el área expuesta al viento, la velocidad, los requisitos de apuntado y las interfaces de control, y luego recomendar una plataforma estándar o personalizada.
Preguntas frecuentes
¿Puedo seleccionar una PTU únicamente por el peso máximo de la carga útil?
No. El peso es solo uno de los datos. El desplazamiento del centro de gravedad, la inercia, la superficie expuesta al viento, la aceleración, el ciclo de trabajo y la precisión de puntería pueden ser igual de importantes.
¿Qué es más importante: la precisión de puntería o la repetibilidad?
Responden a preguntas diferentes. La precisión mide cuánto se aproxima el sistema a la línea de visión ordenada; la repetibilidad indica si regresa de forma constante a la misma posición. La indicación de radar suele requerir ambas.
¿Por qué un objetivo de larga distancia focal dificulta la selección de la PTU?
Un objetivo largo aumenta la longitud, la inercia y la superficie expuesta al viento de la carga útil, al tiempo que amplifica en la imagen las vibraciones angulares y el error de puntería.
¿Significa IP66 que la PTU es adecuada para un despliegue costero?
No por sí solo. La idoneidad para entornos costeros también exige materiales/revestimientos resistentes a la corrosión, conectores sellados, drenaje, validación en niebla salina y planificación del mantenimiento.
¿Deben utilizar el radar y la PTU la misma fuente horaria?
Sí. Las marcas de tiempo sincronizadas reducen los errores de predicción del objetivo y de conversión de coordenadas, especialmente con objetivos rápidos o que maniobran.
