Sistemas radar de seguridad fronteriza: guía para compradores para fronteras terrestres y costeras

Asegurar una frontera nacional es un problema de ingeniería diferente al de proteger una sola instalación. Una central eléctrica, un aeropuerto o un sitio industrial generalmente tiene un perímetro definido y un entorno operativo relativamente estable. Una frontera nacional puede extenderse a lo largo de cientos de kilómetros de desierto, montaña, río o costa, con grandes variaciones en el terreno, las comunicaciones, la disponibilidad de energía y el comportamiento de los objetivos.

El desafío de adquisición, por lo tanto, no consiste simplemente en identificar el radar con el alcance publicitado más largo. Se trata de determinar si una red de sensores propuesta puede detectar las clases de objetivos relevantes, controlar las alarmas molestas, operar sin supervisión, integrarse con la estructura de mando y expandirse en fases sin crear una carga operativa insostenible.

Esta guía está diseñada para equipos técnicos gubernamentales, integradores de sistemas, consultores de proyectos y personal de adquisiciones que estén definiendo requisitos o seleccionando proveedores. Explica las preguntas que deben responderse antes de que comience el diseño detallado del sistema.

1. Por qué la seguridad fronteriza es un problema de adquisición diferente

Radar de protección perimetral y radar de vigilancia terrestre utilizan principios de detección relacionados, pero un despliegue en la frontera impone una combinación diferente de escala, terreno y restricciones operativas.

• Un despliegue fronterizo rara vez consiste en un solo radar. Normalmente es una cadena de zonas de sensores que se superponen, a menudo vinculadas a un panorama operativo común.
• Variabilidad del terreno. Un tramo de la frontera puede atravesar desierto abierto, vegetación, pasos de montaña, riberas de ríos y zonas de desembarco costeras. Cada zona puede requerir un tipo de sensor diferente, altura de montaje y separación de nodos distinta.
• Múltiples clases de objetivos. El sistema puede necesitar detectar personal, vehículos, pequeñas embarcaciones y, en sectores seleccionados, objetivos aéreos de baja altitud.
• Operación remota. Muchos sitios no tienen personal. Por lo tanto, la fiabilidad, la monitorización remota del estado, la facilidad de mantenimiento y niveles manejables de falsas alarmas son cuestiones centrales de adquisición.
• Financiamiento y despliegue por fases. Los grandes programas normalmente se construyen en secciones. Un proyecto piloto debe ser capaz de integrarse en la arquitectura final en lugar de ser una demostración independiente.

Una evaluación creíble debería comenzar con estas realidades operativas, no con una comparación genérica del alcance máximo, el tamaño de la antena o la banda de frecuencia.

2. Defina el Requisito Operativo Antes de Comparar Productos

Las propuestas de radar no se pueden comparar de manera significativa hasta que se defina la sección protegida y el objetivo operativo. El requisito inicial no necesita ser una especificación completa de licitación, pero debería dar a cada proveedor la misma base.

Esta información determina la combinación adecuada de sensores, el número de nodos, la estrategia de solapamiento y el nivel de integración del sistema. Sin ella, los proveedores pueden cotizar interpretaciones distintas del proyecto y presentar propuestas que parecen comparables, pero no lo son.

3. Cinco criterios que importan más que el alcance de detección del encabezado

El alcance máximo de detección es fácil de colocar en una tabla comparativa, pero también es la cifra que más probablemente engañe cuando se separa del objetivo, el terreno y el criterio de rendimiento.

3.1 Rendimiento de detección específico del objetivo

Solicite el rendimiento en relación con los objetivos operacionales reales: una persona caminando o gateando, un vehículo de pasajeros, un camión o una embarcación pequeña en un sector costero. Riesgo de despliegue de radar en el mundo real surge porque el alcance publicado puede basarse en un objetivo mayor situado en terreno abierto. También puede referirse a una detección aislada y no a una pista estable.

La propuesta debe diferenciar entre primera detección, inicio de pista y seguimiento sostenido, e indicar el objetivo de prueba, su orientación, velocidad, terreno y condiciones ambientales. Un único dato de alcance en condiciones óptimas no basta para una adquisición.

3.2 Alarmas falsas bajo condiciones representativas del terreno

El terreno abierto contiene muchas fuentes de alertas no deseadas: vegetación en movimiento, fauna, residuos arrastrados por el viento, arena, lluvia y, cerca de la costa, ecos parásitos del mar y movimiento de las olas. Un sistema que funciona bien durante una breve demostración puede generar una carga operativa inasumible tras semanas de funcionamiento sin supervisión.

La clasificación asistida por inteligencia artificial (AI) se utiliza cada vez más para ayudar a los operadores a distinguir personas y vehículos de las interferencias ambientales, pero el comprador debe solicitar pruebas obtenidas en un emplazamiento comparable y comprobar cómo se gestionan las pistas no clasificadas o de baja confianza. La clasificación debe servir de apoyo al operador; no debe considerarse un sustituto de una evaluación realista de las falsas alarmas.

3.3 Supervivencia ambiental y mantenibilidad

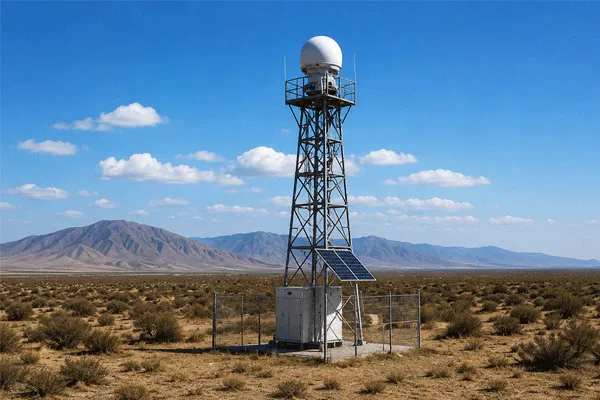

El grado IP es solo uno de los aspectos de la idoneidad ambiental. Los emplazamientos desérticos pueden exigir resistencia a altas temperaturas, entrada de polvo y ciclos térmicos. En zonas costeras debe considerarse la corrosión por aire salino. En montaña pueden presentarse hielo, viento y dificultades de acceso para el mantenimiento.

La evaluación debe abarcar las temperaturas de funcionamiento y almacenamiento, el arranque en frío, las cargas de viento, la protección contra la corrosión, la protección frente a rayos y sobretensiones, el diagnóstico remoto, los intervalos de sustitución y la logística necesaria para mantener nodos aislados.

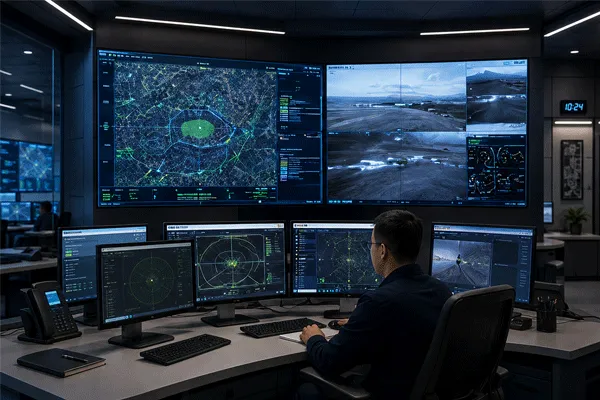

3.4 Integración con el entorno de mando y control

Una cadena de radares solo es útil cuando sus rastros, alarmas y estado de salud están disponibles para el sistema operacional. Los compradores deben confirmar las interfaces de datos requeridas para C2, VMS, GIS, fusión de sensores de terceros y integración de radar y EO/IR.

Las interfaces abiertas o documentadas reducen el riesgo de depender de una plataforma cerrada y facilitan la incorporación de confirmación electro-óptica, tipos de radar adicionales o análisis en fases posteriores. El proveedor debe definir qué datos se exponen, cómo se gestionan las marcas de tiempo y si la integración de terceros está soportada a través de un API o protocolo documentado.

3.5 Modularidad y despliegue por fases

Muy pocos programas fronterizos se financian, instalan y aceptan en una sola fase. Una arquitectura práctica permite que un sector piloto valide el rendimiento frente a los objetivos, la separación entre nodos, las comunicaciones y la carga de trabajo del operador antes de ampliar el sistema a lo largo de la frontera.

El piloto debe utilizar las mismas interfaces, el mismo modelo de datos y la misma arquitectura de mando previstos para el sistema final. De lo contrario, podría validar un sensor local y, al mismo tiempo, generar trabajo adicional de integración al ampliar el programa.

4. Relaciona el tipo de radar con la geografía fronteriza

No se debe obligar a una frontera mixta a utilizar una solución de un solo radar. El sensor debe seleccionarse por zona y clase de objetivo, y luego unificarse a través de la plataforma de mando.

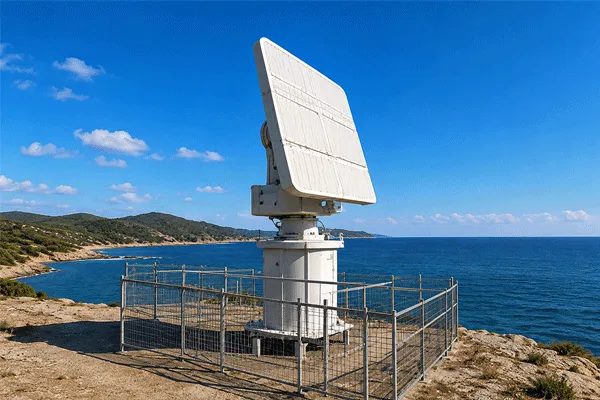

Los sectores costeros típicamente requieren un dedicado radar de vigilancia de superficie capacidad en lugar de depender de un sensor optimizado para tierra para proporcionar cobertura confiable de pequeñas embarcaciones. Del mismo modo, un radar de vigilancia de baja altitud solo debe incorporarse cuando la definición de la amenaza incluya objetivos aéreos.

El terreno también determina cuántos nodos se necesitan. El alcance publicado no equivale al radio de cobertura efectivo. Las crestas montañosas, la vegetación, los edificios y la curvatura terrestre pueden crear zonas ciegas. Por tanto, la separación entre nodos debe basarse en un análisis de línea de visión, una altura representativa del objetivo, los requisitos de solapamiento y el tiempo de alerta necesario.

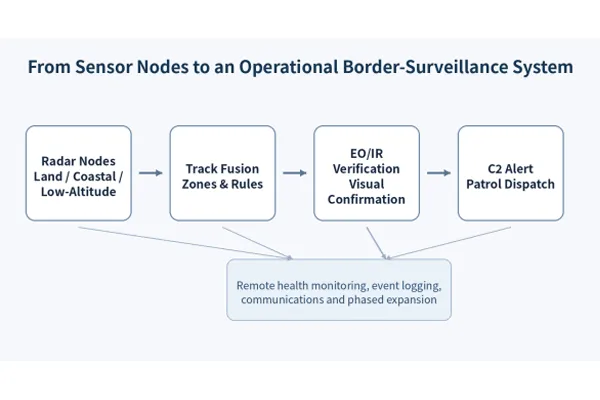

5. De los Nodos de Radar Individuales a un Sistema Operativo

Un proyecto de vigilancia fronteriza es un sistema de sistemas. El radar proporciona detección y seguimiento de área extensa, pero el resultado operativo depende de cómo se fusiona, verifica y muestra la pista, y de cómo se transmite a la organización de respuesta.

Para la adquisición en etapas tempranas, el propósito de esta arquitectura no es definir todos los parámetros de comunicaciones o ciberseguridad. Es confirmar que el radar propuesto puede integrarse en una cadena operativa: generación de pistas, alertas basadas en reglas, Verificación EO/IR, presentación C2, despacho de patrulla, registro de eventos y monitoreo remoto de salud.

6. Lista de Verificación para la Preselección de Proveedores

Antes de seleccionar proveedores para un taller técnico detallado o piloto, solicite una respuesta consistente a los siguientes elementos:

• Rendimiento de detección y seguimiento separado por tipo de objetivo: personal, vehículo y, cuando sea relevante, embarcación o UAV.
• Las condiciones de prueba detrás de cada cifra de rendimiento, incluyendo el terreno, la velocidad del objetivo, el ángulo y las condiciones ambientales.
• Evidencia de falsas alarmas y de clasificación de un entorno operativo comparable, no solo de un laboratorio controlado o una demostración corta.
• Un modelo de cobertura preliminar que muestra los límites de línea de visión, superposición y el espaciado propuesto de nodos.
• Calificación ambiental relevante para el clima del proyecto y una explicación de los requisitos de mantenimiento para sitios remotos.
• Interfaces documentadas para el entorno existente o planificado C2, VMS, GIS y EO/IR.
• Un plan piloto y de expansión por fases que utiliza la misma arquitectura destinada para el despliegue completo.
• Monitoreo de salud remoto, reporte de fallos, actualización de software y capacidades de retención de registros.
• Plazos de entrega, capacitación, estrategia de repuestos y acuerdos de soporte local o regional.
• Un método propuesto para pruebas de fábrica, aceptación en el sitio y validación de rendimiento frente a objetivos representativos.

Esta lista de verificación está diseñada para la preselección de proveedores. Los umbrales de aceptación detallados deben desarrollarse después de que el equipo del proyecto haya seleccionado el sector piloto, el objetivo establecido y el concepto de respuesta operativa.

Marcos de referencia para la adquisición

Para los sectores costeros y adyacentes a los puertos, el Manual IALA VTS proporciona una referencia operativa para los servicios de tráfico marítimo y la conciencia situacional marítima. Para la seguridad de la red de plataformas de mando e industrial, NIST SP 800-82 Rev. 3 proporciona orientación para la seguridad de la tecnología operativa. La planificación y autorización del espectro de radar siguen estando sujetas a la administración nacional aplicable y a la Marco de gestión de frecuencias de radio de la ITU. Estas referencias no certifican ningún producto ni sustituyen las pruebas de aceptación específicas del proyecto.

7. Dónde encaja Midradar

Midradar desarrolla radares y productos electroópticos y de fusión de sensores para la vigilancia de áreas extensas. En proyectos fronterizos, la cartera puede evaluarse como una combinación de detección terrestre, de superficie y de baja altitud, en lugar de como un único tipo de radar universal.

El sistema propuesto puede estructurarse por zonas de terreno: sistemas de seguridad y vigilancia fronteriza para accesos terrestres abiertos, sensores de vigilancia de superficie para sectores costeros o fluviales y verificación EO/IR en rutas y pasos fronterizos de alto valor. Cuando el proyecto requiera una capa aérea, el radar de baja altitud puede integrarse en la misma imagen operativa.

Se deben confirmar los rangos de objetivos específicos, las funciones de clasificación, los límites ambientales y las interfaces de terceros contra la configuración actual del producto y los requisitos del proyecto. Midradar recomienda comenzar con un sector piloto definido para que se puedan validar la cobertura, la calidad de las alarmas, la integración y las suposiciones de mantenimiento antes de extender la arquitectura.

Preguntas frecuentes

¿Cuál es la diferencia entre un radar de seguridad fronteriza y un radar de protección perimetral?

El radar de protección perimetral suele estar optimizado para un único emplazamiento fijo. Los sistemas de vigilancia fronteriza deben cubrir distancias mayores, múltiples nodos, cambios de terreno, funcionamiento sin supervisión y, en sectores costeros, clases de objetivo diferentes, como embarcaciones pequeñas.

¿Cuántos nodos de radar se necesitan para un tramo fronterizo?

El número depende del enmascaramiento del terreno, el tipo de objetivo, el tiempo de alerta necesario, la altura de instalación, el solapamiento y la redundancia. El terreno montañoso o con vegetación suele requerir más nodos que el desierto abierto. Debe elaborarse un modelo de cobertura antes de fijar la cantidad de equipos.

¿Puede un solo tipo de radar cubrir objetivos terrestres y costeros?

Un único sensor puede ofrecer una cobertura útil en una zona mixta limitada, pero los entornos terrestre y marítimo presentan condiciones de ecos parásitos y objetivos diferentes. Las fronteras costeras suelen beneficiarse de sensores específicos de vigilancia de superficie integrados con radares terrestres en los puntos de desembarco.

¿Debe comenzar un programa fronterizo con un proyecto piloto?

Un piloto suele ser la opción de menor riesgo cuando no se han validado el terreno, el rendimiento frente a los objetivos o la carga de integración. Debe representar un sector operativo real y utilizar la arquitectura, las interfaces y el modelo de asistencia previstos para la ampliación posterior.

¿Qué información debe facilitarse antes de una conversación técnica?

Facilite la longitud aproximada del tramo, el tipo de terreno, las clases de objetivo, el objetivo de alerta requerido, las ubicaciones de instalación disponibles, la plataforma de mando existente y la fase de despliegue prevista. Esta información basta para iniciar una revisión estructurada de los sensores y del piloto sin convertir la primera conversación en un ejercicio completo de diseño del sistema.
