El MR-BY001W es una unidad de giro e inclinación eléctrico ligero de doble eje, diseñado para un movimiento horizontal y de inclinación preciso en aplicaciones compactas. Cuenta con una precisión de posicionamiento de ±0.1°, velocidad horizontal de 0.01°/s a 15°/s, velocidad de inclinación de 0.01°/s a 10°/s y admite rotación horizontal continua de 360°. Con una estructura de transmisión de engranaje sin fin, protección IP66 y soporte para instalación fija, en vehículo y suspendida, este unidad de giro e inclinación es adecuado para proyectos de monitorización ligera, seguimiento y control integrado.
Obtén un presupuesto gratuitoEl modelo estándar MR-BY001W es una unidad eléctrica compacta de giro e inclinación de dos ejes, con estructura ligera y funcionamiento estable. Utiliza una transmisión por engranaje sin fin y dispone de autobloqueo para garantizar un control fiable. Admite una carga útil de 0.5kg a 1kg, precisión de posicionamiento de ±0.1°, velocidad de giro horizontal de 0.01°/s a 15°/s, velocidad de inclinación de 0.01°/s a 10°/s y un rango de inclinación adecuado para aplicaciones compactas de monitorización.
Está diseñado para instalación fija y también se puede configurar para aplicaciones montadas en vehículos, suspendidas y montadas en barcos. Se pueden seleccionar diferentes protocolos de comunicación, puertos, métodos de montaje y configuraciones de cables de salida según los requisitos del proyecto.
Colores Personalizados: verde ejército, negro, blanco o colores personalizados
Opciones de modo de rotación: rotación horizontal limitada de 0° a 320° y rotación limitada de inclinación de 0° a 90° disponibles
Opciones de velocidad más alta: Horizontal 15°/s a 30°/s y inclinación 10°/s a 15°/s disponibles
Expansión de preajustes: Hasta 1000 posiciones preestablecidas
Protocolos de Comunicación: PELCO_P, ModBus-RTU o protocolos personalizados
Puertos de comunicación: RS485, RS232 o puerto de red opcional
Versión de circuito cerrado: sistema de circuito cerrado opcional
Opción de montaje de carga: Montaje lateral disponible
Adaptación de instalación especial: configuraciones montadas en vehículo y en barco disponibles
Opción de Resistencia a la Niebla Salina: Resistencia a la niebla salina de 48 horas disponible bajo condiciones de pH 6.5–7.2
Sin opción de autoevaluación: No hay versión de autoevaluación disponible
Interfaces de salida personalizadas: línea de señal de corriente débil, salida inferior y otras configuraciones personalizadas disponibles
| Artículo | Indicadores básicos | Opcional |
|---|---|---|
| Modelo | MR-BY001W | — |
| Color | Gris hielo | Verde ejército, negro, blanco, personalizable |
| Ángulo de rotación | Horizontal: rotación continua de 0° a 360°; Inclinación: rotación angular de -60° a 70° | Horizontal: rotación limitada de 0° a 320°; Inclinación: rotación limitada opcional de 0° a 90°, cuanto mayor sea el ángulo de sobrepaso, menor será la carga |
| Velocidad de rotación | Horizontal: 0.01°/s a 15°/s; Inclinación: 0.01°/s a 10°/s | Horizontal: alta velocidad de hasta 15°/s a 30°/s opcional, cuanto mayor es la velocidad, menor es el par; Inclinación: alta velocidad de hasta 10°/s a 15°/s opcional, cuanto mayor es la velocidad, menor es el par |
| Posiciones preestablecidas | 200 | 1000 |
| Precisión de posicionamiento | ±0.1° | Ninguno |
| Autocomprobación al encender | Autocomprobación al encender | Sin autocomprobación |
| Retroalimentación de ángulo | Retroalimentación de consultas / retroalimentación en tiempo real | Nota: el puerto RS485 no admite retroalimentación en tiempo real |
| Crucero automático | 2 rutas, 40 puntos de crucero por ruta | Ninguno |
| Autocentrado | Puede regresar automáticamente después de 1 a 60 minutos | Ninguno |
| Escaneo automático | 1 ruta | Ninguno |
| Resistencia a la niebla salina | Ninguno | Bajo un pH de 6.5–7.2, después de un rociado continuo durante 48 horas, no hay un cambio evidente en la superficie |
| Protocolo de Comunicación | PELCO_D | PELCO_P, ModBus-RTU, protocolo personalizado |
| Velocidad de baudios | 9600 bps | 2400 / 4800 / 115200 bps |
| Puerto de Comunicación | RS422 | Puerto RS485 / RS232 / de red |
| Tensión de alimentación | CC24V | Ninguno |
| Consumo de energía de toda la máquina | <50W | Nota: Variará según la potencia del motor seleccionada |
| Consumo de energía estática | <2W | Nota: Variará según la potencia del motor seleccionada |
| Temperatura de funcionamiento | -10°C a +55°C, sin condensación | Ninguno |
| Temperatura de almacenamiento | -40°C a +65°C | Ninguno |
| Cargar | 0.5 kg a 1 kg | Nota: Cuando el centro de gravedad está a 20 mm por encima de la superficie de montaje, a medida que aumenta la velocidad, el ángulo de inclinación se hace mayor, y el centro de gravedad se eleva, la capacidad de carga disminuirá en consecuencia |
| Dimensiones | 150 × 100 × 152 (L × A × H mm) | Ninguno |
| Peso | 2.3 kg | Nota: Variará según la potencia del motor seleccionada |
| Método de Montaje de Carga | Montaje superior | Montaje lateral |
| Rendimiento de auto-bloqueo | Autobloqueante | Ninguno |
| Grado de protección | IP66 | Ninguno |
| Método de instalación | Instalación fija | Montado en vehículo / montado en barco; cuando está montado en vehículo, la carga de choque durante la conducción en condiciones de operación es relativamente grande |
| Tipo de sistema | Sistema de lazo abierto | Nota: Sistema de circuito cerrado opcional |
| Cable de Salida Superior | Una línea de señal de comunicación de corriente débil (4 hilos); una línea de alimentación de salida CC24V (2A) | Configuración común: línea de señal de baja corriente / salida inferior / otro |
| Cable de salida inferior | Una línea de señal de comunicación de corriente débil (4 núcleos); una línea de alimentación de entrada DC24V (alimentación del sistema); un RS422 (comunicación de 2 núcleos) | Configuración común: línea de señal de baja corriente / salida inferior / otro |

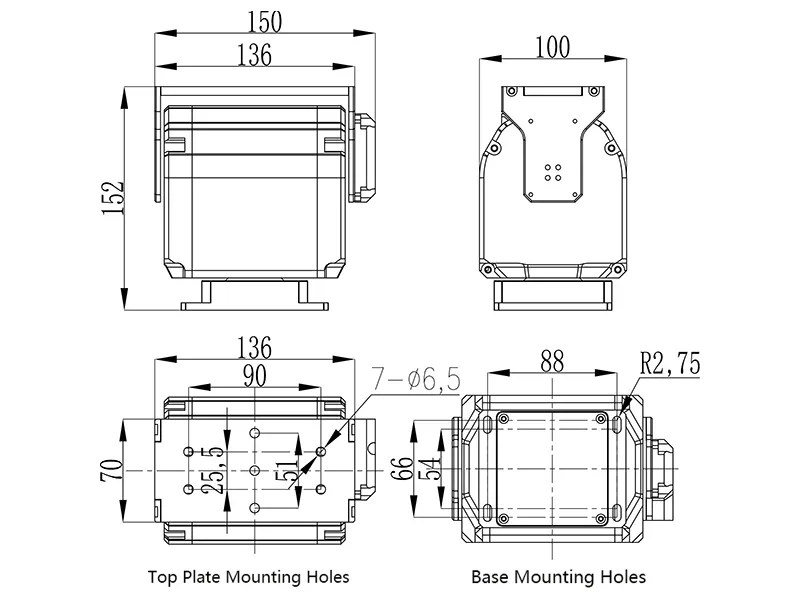

Dibujo de dimensiones
