El MR-BY080W es una unidad de giro e inclinación de doble eje para cargas pesadas, diseñado para aplicaciones que requieren un movimiento estable horizontal y de inclinación, control preciso y soporte fiable para cargas útiles grandes de hasta 80 kg. Es adecuado para vigilancia exterior, seguimiento de objetivos y sistemas de control integrados donde son esenciales una estructura robusta, rendimiento duradero frente a condiciones ambientales y una integración flexible de dispositivos. Con transmisión por engranaje sin fin, protección IP66 y soporte para múltiples entornos de instalación, puede satisfacer las necesidades de proyectos exigentes en campo.
Obtén un presupuesto gratuitoEl MR-BY080W está desarrollado para despliegue en exteriores donde se requiere alta capacidad de carga, control de doble eje y expansión flexible. Su estructura de transmisión por engranaje sin fin admite un movimiento estable de giro e inclinación, mientras que la alta capacidad de carga lo hace adecuado para sistemas integrados que transportan cámaras, láseres, altavoces, módulos de imágenes térmicas, radar y otros dispositivos auxiliares. También puede adaptarse para aplicaciones montadas en vehículos, marinas, aéreas e invertidas mediante interfaces de comunicación opcionales, control por fibra óptica, configuraciones de suministro eléctrico, métodos de tendido de cables y soluciones de control en bucle cerrado.
Colores Personalizados: verde ejército, negro, blanco o colores personalizados
Opciones de Modo de Rotación: Horizontal de 0° a 340° o de 0° a 240° rotación limitada disponible; inclinación de -90° a 90° rotación de ángulo limitado disponible
Opciones de mayor velocidad: Horizontal hasta 10°/s o 30°/s opcional; inclinación hasta 8°/s o 15°/s opcional
Expansión de preajustes: Hasta 1000 posiciones preestablecidas
Opción de interruptor de límite: limite fotoeléctrico disponible para un mejor rendimiento en versiones de alta y baja temperatura
Opciones de modo de salida: disponibles 1–4 canales de relé e interfaz RS para el control de dispositivos auxiliares y vinculación de alarmas
Protocolos de Comunicación: PELCO_P, ModBus-RTU o protocolos personalizados
Interfaces de comunicación: RS485, RS232, interfaz de red o control por fibra óptica opcional
Opción de fuente de alimentación: AC220V disponible
Opción de baja temperatura: disponible de -40°C a +65°C
Opción de enrutamiento de cable: Enrutamiento interno disponible
Adaptación de instalación: Compatibilidad con entornos montados en vehículos, marinos y aéreos
Versión de bucle cerrado: encoder opcional o encoder absoluto disponible
Opción de Dimensión Personalizada: Las dimensiones no estándar se pueden personalizar
Soporte de Dispositivos Integrados: Integración opcional para cámara, láser, altavoz, luz de relleno de alta potencia, USB3.0, imagen térmica infrarroja, radar y 4G
Opción de deshumidificación: Adecuada para ambientes húmedos con soporte continuo de deshumidificación
| Artículo | Indicadores básicos | Opcional |
| Modelo | MR-BY080W | — |
| Configuración básica | Versión básica | Opcional |
| Color | Gris hielo | Verde ejército, negro, blanco, personalizable |
| Ángulo de rotación | Horizontal: rotación continua de 0°–360°; Inclinación: rotación de 45° a -45° en ángulo | Horizontal: 0°–340° rotación limitada / 0°–240° rotación limitada; Inclinación: -90° a 90° de rotación limitada en ángulo; Cuanto mayor es el ángulo de sobrevuelo, menor es la carga máxima |
| Velocidad de rotación | Horizontal: 0.01°/s–8°/s; Inclinación: 0.01°/s–4°/s | Horizontal: hasta 10°/s / 30°/s opcional; Inclinación: hasta 8°/s / 15°/s opcional; cuanto mayor sea la velocidad, menor será la carga máxima |
| Posiciones preestablecidas | 200 | 1000 |
| Precisión de posicionamiento | ±0.1° | Ninguno |
| Interruptor de Límite | Interruptor de límite superior | Límite fotoeléctrico (mejor adaptado para versiones de alta y baja temperatura) |
| Función de retorno | Regreso a casa / regreso cronometrado | Nota: la interfaz RS485 no admite retorno temporizado |
| Modo de salida | Ninguno | ¿1–4 canales, retransmisores, RS?? (usado para controlar dispositivos auxiliares, alarmas, etc.) |
| Crucero Automático | 2 líneas, 4 puntos preestablecidos por línea | Ninguno |
| Escaneo automático | Escaneo automático de hasta 1–60° | Ninguno |
| Seguimiento Automático | 1 línea | Ninguno |
| Calefactor | Ninguno | ¿En ambientes húmedos con 6.5–7.2? V, deshumidificación continua durante 48 horas, sin cambio visible en la superficie |
| Protocolo de Comunicación | PELCO_D | PELCO_P, ModBus-RTU, protocolo personalizado |
| Velocidad de baudios | 9600 bps | 2400 / 4800 / 115200 bps |
| Interfaz de comunicación | RS422 | RS485 / RS232 / interfaz de red / control por fibra óptica |
| Tensión de alimentación | DC48V | AC220V |
| Potencia de Operación | ≤200W | Nota: varía según la configuración opcional de inclinación motorizada |
| Energía en espera | ≤100W | Nota: varía según la configuración opcional de inclinación motorizada |
| Temperatura de trabajo | -25°C a +65°C, configuración estándar | -40°C a +65°C, opcional |
| Temperatura de almacenamiento | -40°C a +65°C | Ninguno |
| Cargar | 80 kg (altura del centro de gravedad no superior a 50 mm) | Nota: cuanto mayor es la velocidad y el ángulo de sobrevuelo, menor es la capacidad máxima de carga |
| Dimensiones | 380 × 220 × 400 (L × W × H mm) | Dimensiones no estándar / personalizables |
| Peso neto | 32kg | Nota: varía según la configuración opcional de inclinación motorizada |
| Enrutamiento de cables | Enrutamiento externo | Enrutamiento interno |
| Calificación de Protección | IP66 | Ninguno |
| Entorno de instalación | Instalación exterior | Montados en vehículos / marines / aerotransportados |
| Tipo de sistema | Sistema de lazo abierto (sin codificador) | Sistema de lazo cerrado (codificador opcional / codificador absoluto) |
| Cable de salida superior | Un cable integrado de alta flexibilidad (4 núcleos); un cable de salida DC24V (2A) | Con cámara / láser / altavoz / luz de relleno de alta potencia / USB3.0 / imagen térmica infrarroja / radar (0–36/36–18G) / 4G |
| Cable de baja salida | Un cable integrado de alta flexibilidad (4 núcleos); un cable de alimentación de entrada DC24V (fuente de alimentación del sistema); una RS422 (control de giro e inclinación) | Con cámara / láser / altavoz / luz de relleno de alta potencia / USB3.0 / imagen térmica infrarroja / radar (0–36/36–18G) / 4G |

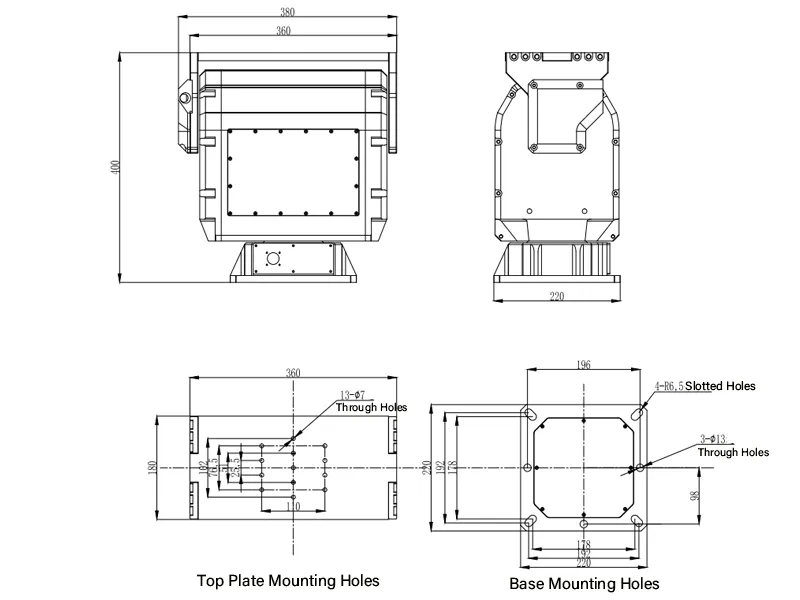

Dibujo de dimensiones
