El MR-BY050W es un cabezal dual eje de servicio pesado personalizable, diseñado para aplicaciones que requieren movimiento horizontal y de inclinación estable, control preciso y soporte fiable para grandes cargas. Es adecuado para vigilancia al aire libre, observación de objetivos e integración de dispositivos auxiliares donde se necesitan estructura duradera, control de movimiento flexible y rendimiento ambiental fiable. Con protección IP66, accionamiento por engranaje sin fin y múltiples opciones de instalación, puede adaptarse a una amplia gama de proyectos sobre el terreno.
Obtén un presupuesto gratuitoEl MR-BY050W está desarrollado para despliegues en exteriores donde se requiere alta capacidad de carga, control de doble eje e integración flexible de cargas útiles. Su estructura de transmisión por engranaje sin fin permite un movimiento estable en horizontal e inclinación, mientras que su diseño de alta resistencia lo hace adecuado para sistemas integrados que llevan cámaras, láseres, altavoces, módulos de imagen térmica, radares y otros dispositivos auxiliares. También puede adaptarse para aplicaciones montadas en vehículos, marinas, aéreas e invertidas mediante interfaces opcionales, configuraciones de alimentación eléctrica, métodos de enrutamiento de cables y soluciones de control de bucle cerrado.
Colores Personalizados: verde ejército, negro, blanco o colores personalizados
Opciones de Modo de Rotación: Horizontal de 0° a 340° o de 0° a 240° rotación limitada disponible; inclinación de -90° a 90° rotación de ángulo limitado disponible
Opciones de mayor velocidad: Horizontal hasta 10°/s o 30°/s opcional; inclinación hasta 8°/s o 15°/s opcional
Expansión de preajustes: Hasta 1000 posiciones preestablecidas
Opción de interruptor de límite: limite fotoeléctrico disponible para un mejor rendimiento en versiones de alta y baja temperatura
Opciones de modo de salida: disponibles 1–4 canales de relé e interfaz RS para el control de dispositivos auxiliares y vinculación de alarmas
Protocolos de Comunicación: PELCO_P, ModBus-RTU o protocolos personalizados
Interfaces de comunicación: RS485, RS232 o interfaz de red opcional
Opciones de fuente de alimentación: DC48V o AC220V
Opción de baja temperatura: disponible de -40°C a +65°C
Opción de enrutamiento de cable: Enrutamiento interno disponible
Adaptación de instalación: Compatibilidad con entornos montados en vehículos, marinos y aéreos
Versión de bucle cerrado: encoder opcional o encoder absoluto disponible
Opción de Dimensión Personalizada: Las dimensiones no estándar se pueden personalizar
Soporte de Dispositivos Integrados: Integración opcional para cámara, láser, altavoz, luz de relleno de alta potencia, USB3.0, imagen térmica infrarroja, radar y 4G
Opción de deshumidificación: Adecuada para ambientes húmedos con soporte continuo de deshumidificación
| Artículo | Indicadores básicos | Opcional |
| Modelo | MR-BY050W | — |
| Configuración básica | Versión básica | Opcional |
| Color | Gris hielo | Verde ejército, negro, blanco, personalizable |
| Ángulo de rotación | Horizontal: rotación continua de 0°–360°; Inclinación: rotación de 45° a -45° en ángulo | Horizontal: 0°–340° rotación limitada / 0°–240° rotación limitada; Inclinación: -90° a 90° de rotación limitada en ángulo; Cuanto mayor es el ángulo de sobrevuelo, menor es la carga máxima |
| Velocidad de rotación | Horizontal: 0.01°/s–8°/s; Inclinación: 0.01°/s–4°/s | Horizontal: hasta 10°/s / 30°/s opcional; Inclinación: hasta 8°/s / 15°/s opcional; cuanto mayor sea la velocidad, menor será la carga máxima |
| Posiciones preestablecidas | 200 | 1000 |
| Precisión de posicionamiento | ±0.1° | Ninguno |
| Interruptor de Límite | Interruptor de límite superior | Límite fotoeléctrico (mejor adaptado para versiones de alta y baja temperatura) |
| Función de retorno | Regreso a casa / regreso cronometrado | Nota: la interfaz RS485 no admite retorno temporizado |
| Modo de salida | Ninguno | ¿1–4 canales, retransmisores, RS?? (usado para controlar dispositivos auxiliares, alarmas, etc.) |
| Crucero Automático | 2 líneas, 4 puntos preestablecidos por línea | Ninguno |
| Escaneo automático | Escaneo automático de hasta 1–60° | Ninguno |
| Seguimiento Automático | 1 línea | Ninguno |
| Calefactor | Ninguno | ¿En ambientes húmedos con 6.5–7.2? V, deshumidificación continua durante 48 horas, sin cambio visible en la superficie |
| Protocolo de Comunicación | PELCO_D | PELCO_P, ModBus-RTU, protocolo personalizado |
| Velocidad de baudios | 9600 bps | 2400 / 4800 / 115200 bps |
| Interfaz de comunicación | RS422 | Interfaz RS485 / RS232 / de red |
| Tensión de alimentación | CC24V | CC48V / CA220V |
| Potencia de Operación | ≤90W | Nota: varía según la configuración opcional de inclinación motorizada |
| Energía en espera | ≤2W | Nota: varía según la configuración opcional de inclinación motorizada |
| Temperatura de trabajo | -25°C a +65°C, configuración estándar | -40°C a +65°C, opcional |
| Temperatura de almacenamiento | -40°C a +65°C | Ninguno |
| Cargar | 50 kg (altura del centro de gravedad no mayor de 50 mm) | Nota: cuanto mayor es la velocidad y el ángulo de sobrevuelo, menor es la capacidad máxima de carga |
| Dimensiones | 336 × 190 × 372 (L × A × H mm) | Dimensiones no estándar / personalizables |
| Peso neto | 22 kg | Nota: varía según la configuración opcional de inclinación motorizada |
| Enrutamiento de cables | Enrutamiento externo | Enrutamiento interno |
| Calificación de Protección | IP66 | Ninguno |
| Entorno de instalación | Instalación exterior | Montados en vehículos / marines / aerotransportados |
| Tipo de sistema | Sistema de lazo abierto (sin codificador) | Sistema de lazo cerrado (codificador opcional / codificador absoluto) |
| Cable de salida superior | Un cable integrado de alta flexibilidad (4 núcleos); un cable de salida DC24V (2A) | Con cámara / láser / altavoz / luz de relleno de alta potencia / USB3.0 / imagen térmica infrarroja / radar (0–36/36–18G) / 4G |
| Cable de baja salida | Un cable integrado de alta flexibilidad (4 núcleos); un cable de alimentación de entrada DC24V (fuente de alimentación del sistema); una RS422 (control de giro e inclinación) | Con cámara / láser / altavoz / luz de relleno de alta potencia / USB3.0 / imagen térmica infrarroja / radar (0–36/36–18G) / 4G |

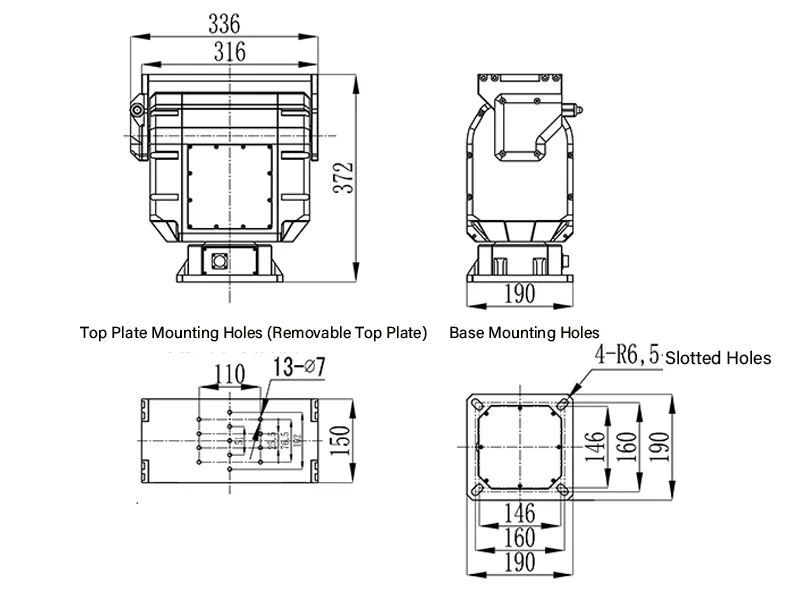

Dibujo de dimensiones
