Le MR-BY030W est un pan/tilt double axe conçu pour les applications de commande intelligente nécessitant un mouvement horizontal et d'inclinaison stable, un support fiable de charges lourdes et une intégration système flexible. Il convient à la surveillance extérieure, à l'observation de cibles et aux systèmes de contrôle d'appareils auxiliaires où un mouvement précis, une structure durable et une compatibilité multi-appareils sont essentiels. Avec une protection IP66, un entraînement par vis sans fin et le support de plusieurs méthodes d'installation, il peut être utilisé dans un large éventail de projets personnalisés sur le terrain.
Obtenez un devis gratuitLe MR-BY030W est développé pour un déploiement extérieur où un contrôle double axe, une capacité de charge lourde et une intégration flexible sont requises. Sa structure d'entraînement par vis sans fin supporte un mouvement horizontal et d'inclinaison stable, tandis que la plage de charge le rend adapté aux systèmes intégrés transportant des caméras, des lasers, des haut-parleurs, des modules d'imagerie thermique, des radars et d'autres dispositifs auxiliaires. Il peut également être adapté pour des applications embarquées sur véhicule, maritimes, aéroportées et inversées grâce à des interfaces optionnelles, des configurations d'alimentation, un contrôle par fibre optique et des solutions de contrôle en boucle fermée.
Couleurs personnalisées : Vert armée, noir, blanc ou couleurs personnalisées
Options de mode de rotation : Rotation horizontale de 0° à 340° ou rotation limitée de 0° à 240° disponible ; angle d'inclinaison de -90° à 90° disponible
Options de vitesse supérieure : Horizontal jusqu'à 30°/s ou 55°/s en option; tangage jusqu'à 15°/s ou 30°/s en option
Extension prédéfinie : Jusqu'à 1000 positions prédéfinies
Option de limite : Limite photoélectrique disponible pour de meilleures performances dans les versions à haute et basse température
Options de mode de sortie : 1–4 canaux relais et interface RS disponibles pour le contrôle des dispositifs auxiliaires et la liaison d'alarme
Protocoles de communication : PELCO_P, ModBus-RTU ou protocoles personnalisés
Interfaces de communication : RS485, RS232, interface réseau, ou contrôle par fibre optique en option
Options d'alimentation : DC48V ou AC220V
Option basse température : -40°C à +65°C disponible
Adaptation à l'installation : Environnements montés sur véhicule, marins et aéroportés pris en charge
Version à boucle fermée : Codeur ou codeur absolu optionnel disponible
Option de dimension personnalisée : Dimensions non standards peuvent être personnalisées
Support de dispositif intégré : Intégration optionnelle pour caméra, laser, haut-parleur, lumière de remplissage haute puissance, USB3.0, imagerie thermique infrarouge, radar et 4G
Option de déshumidification : Convient aux environnements humides avec support de déshumidification continu
| Article | Indicateurs de base | Optionnel / Remarques |
| Modèle | MR-BY030W | — |
| Configuration de base | Version de base | Optionnel |
| Couleur | Gris glacé | Vert armée, noir, blanc, personnalisable |
| Angle de rotation | Horizontal : rotation continue de 0° à 360° ; Tangage : rotation angulaire de 60° à -20° | Horizontal : rotation limitée de 0° à 340° / 0° à 240° ; Inclinaison : rotation angulaire limitée de -90° à 90° ; plus l'angle de débordement est grand, plus la charge maximale est petite |
| Vitesse de rotation | Horizontal : 0.01°/s–20°/s ; Tangage : 0.01°/s–10°/s | Horizontal : jusqu'à 30°/s / 55°/s en option ; Tangage : jusqu'à 15°/s / 30°/s en option ; plus la vitesse est élevée, plus la charge maximale est réduite |
| Positions prédéfinies | 200 | 1000 |
| Précision de positionnement | ±0,1° | Aucun |
| Interrupteur de limite | Interrupteur de limite supérieur | Limite photoélectrique (mieux adaptée aux versions haute et basse température) |
| Fonction de retour | Retour à la maison / retour programmé | Remarque : l'interface RS485 ne prend pas en charge le retour programmé |
| Mode de sortie | Aucun | 1 à 4 canaux, relais, RS?? (utilisé pour contrôler des dispositifs auxiliaires, des alarmes, etc.) |
| Croisière automatique | 2 lignes, 4 points de présélection par ligne | Aucun |
| Scan automatique | Jusqu'à 1-60° de balayage automatique | Aucun |
| Suivi automatique | 1 ligne | Aucun |
| Chauffage | Aucun | Dans des environnements humides avec 5.7–22.2V, déshumidification continue pendant 48 heures, sans changement de surface visible |
| Protocole de communication | PELCO_D | PELCO_P, ModBus-RTU, protocole personnalisé |
| Débit en bauds | 9600 bps | 2400 / 4800 / 115200 bps |
| Interface de communication | RS422 | RS485 / RS232 / interface réseau / contrôle par fibre optique |
| Tension d'alimentation | DC24V | DC48V / AC220V |
| Puissance de fonctionnement | ≤150W | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Alimentation en veille | ≤75W | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Température de fonctionnement | -25 °C à +65 °C, configuration standard | -40 °C à +65 °C, optionnel |
| Température de stockage | -40°C à +65°C | Aucun |
| Charge | 22kg–30kg | Note : lorsque le centre de gravité dépasse 50 mm au-dessus de la surface de montage, plus la vitesse et l'angle de dépassement sont élevés, plus la capacité de charge maximale est réduite |
| Dimensions | 272 × 170 × 300 (L × l × H mm) | Dimensions non standard / personnalisable |
| Poids net | 12kg | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Capacité de charge | Charge lourde | — |
| Routage de câbles | Routage externe | Aucun |
| Évaluation de la protection | IP66 | Aucun |
| Environnement d'installation | Installation en extérieur | Monté sur véhicule / marin / aérien |
| Type de système | Système en boucle ouverte (sans encodeur) | Système en boucle fermée (encodeur optionnel / encodeur absolu) |
| Câble de sortie supérieur | Aucun | Avec caméra / laser / haut-parleur / lumière de remplissage haute puissance / USB3.0 / imagerie thermique infrarouge / radar (0–36/36–18G) / 4G |
| Câble de sortie inférieur | Câble d'alimentation du pan tilt ; Câble de communication du pan tilt | Avec caméra / laser / haut-parleur / lumière de remplissage haute puissance / USB3.0 / imagerie thermique infrarouge / radar (0–36/36–18G) / 4G |

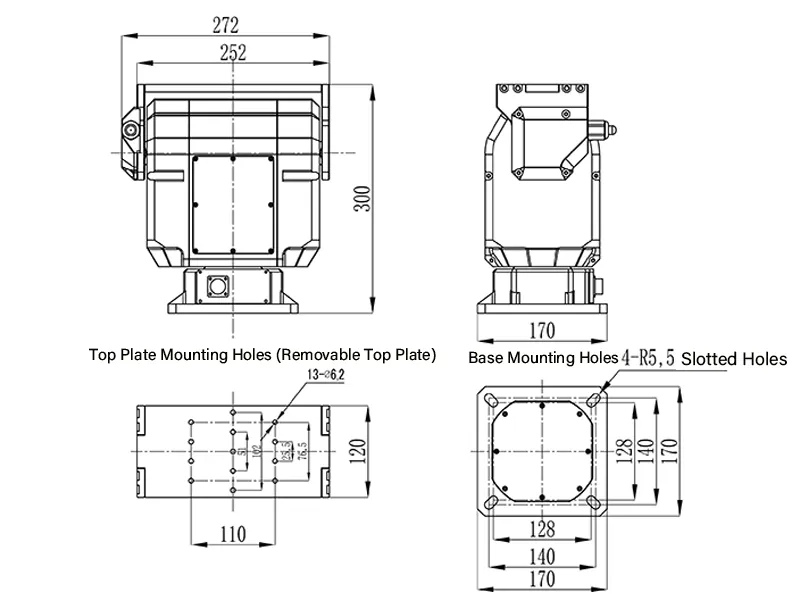

Dessin des dimensions
