Le MR-BY025W est un pan et inclinaison double axe personnalisable conçu pour la surveillance intelligente et les applications de recherche automatique. Il supporte un mouvement horizontal et d'inclinaison stable, offre une capacité fiable de port de charges lourdes, et convient pour la surveillance extérieure, l'observation de cibles et les systèmes de détection intégrés. Avec sa structure compacte, sa protection IP66 et sa capacité d'extension flexible, il peut être utilisé dans une large gamme de projets nécessitant un contrôle de mouvement stable et une intégration multi-appareils.
Obtenez un devis gratuitLe MR-BY025W est développé pour un déploiement en extérieur où le contrôle double axe, la capacité de recherche automatique et l'intégration flexible de charge utile sont requis. Sa structure d'entraînement à engrenage à vis sans fin supporte un contrôle horizontal et d'inclinaison stable, tandis que la conception pour charges lourdes le rend adapté aux systèmes intégrés transportant des caméras, lasers, haut-parleurs, modules d'imagerie thermique, radar et autres dispositifs auxiliaires. Il peut également être adapté aux applications embarquées sur véhicule, marine, aérienne et inversée via des interfaces optionnelles, des configurations d'alimentation et des solutions de contrôle en boucle fermée.
Couleurs personnalisées : Vert armée, noir, blanc ou couleurs personnalisées
Options de mode de rotation : Rotation horizontale de 0° à 340° ou rotation limitée de 0° à 240° disponible ; angle d'inclinaison de -90° à 90° disponible
Options de vitesse supérieure : Horizontal jusqu'à 30°/s ou 55°/s en option; tangage jusqu'à 15°/s ou 30°/s en option
Extension prédéfinie : Jusqu'à 1000 positions prédéfinies
Option de limite : Limite photoélectrique disponible pour de meilleures performances dans les versions à haute et basse température
Options de mode de sortie : 1–4 canaux relais et interface RS disponibles pour le contrôle des dispositifs auxiliaires et la liaison d'alarme
Protocoles de communication : PELCO_P, ModBus-RTU ou protocoles personnalisés
Interfaces de communication : RS485, RS232 ou interface réseau optionnelle
Options d'alimentation : DC48V ou AC220V
Option basse température : -40°C à +65°C disponible
Adaptation à l'installation : Environnements montés sur véhicule, marins et aéroportés pris en charge
Version à boucle fermée : Codeur ou codeur absolu optionnel disponible
Option de dimension personnalisée : Dimensions non standards peuvent être personnalisées
Support de dispositif intégré : Intégration optionnelle pour caméra, laser, haut-parleur, lumière de remplissage haute puissance, USB3.0, imagerie thermique infrarouge, radar et 4G
Option de déshumidification : Convient aux environnements humides avec support de déshumidification continu
| Article | Indicateurs de base | Optionnel / Remarques |
| Modèle | MR-BY025W | — |
| Configuration de base | Version de base | Optionnel |
| Couleur | Gris glacé | Vert armée, noir, blanc, personnalisable |
| Angle de rotation | Horizontal : rotation continue de 0° à 360° ; Tangage : rotation angulaire de 60° à -20° | Horizontal : rotation limitée de 0° à 340° / 0° à 240° ; Inclinaison : rotation angulaire limitée de -90° à 90° ; plus l'angle de débordement est grand, plus la charge maximale est petite |
| Vitesse de rotation | Horizontal : 0.01°/s–20°/s ; Tangage : 0.01°/s–10°/s | Horizontal : jusqu'à 30°/s / 55°/s en option ; Tangage : jusqu'à 15°/s / 30°/s en option ; plus la vitesse est élevée, plus la charge maximale est réduite |
| Positions prédéfinies | 200 | 1000 |
| Précision de positionnement | ±0,1° | Aucun |
| Interrupteur de limite | Interrupteur de limite supérieur | Limite photoélectrique (mieux adaptée aux versions haute et basse température) |
| Fonction de retour | Retour à la maison / retour programmé | Remarque : l'interface RS485 ne prend pas en charge le retour programmé |
| Mode de sortie | Aucun | 1 à 4 canaux, relais, RS?? (utilisé pour contrôler des dispositifs auxiliaires, des alarmes, etc.) |
| Croisière automatique | 2 lignes, 4 points de présélection par ligne | Aucun |
| Scan automatique | Jusqu'à 1-60° de balayage automatique | Aucun |
| Suivi automatique | 1 ligne | Aucun |
| Chauffage | Aucun | Dans des environnements humides avec 5.7–22.2V, déshumidification continue pendant 48 heures, sans changement de surface visible |
| Protocole de communication | PELCO_D | PELCO_P, ModBus-RTU, protocole personnalisé |
| Débit en bauds | 9600 bps | 2400 / 4800 / 115200 bps |
| Interface de communication | RS422 | Interface RS485 / RS232 / réseau |
| Tension d'alimentation | DC24V | DC48V / AC220V |
| Puissance de fonctionnement | ≤90W | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Alimentation en veille | ≤5W | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Température de fonctionnement | -25 °C à +65 °C, configuration standard | -40 °C à +65 °C, optionnel |
| Température de stockage | -40°C à +65°C | Aucun |
| Charge | 12kg–22kg | Note : lorsque le centre de gravité dépasse 50 mm au-dessus de la surface de montage, plus la vitesse et l'angle de dépassement sont élevés, plus la capacité de charge maximale est réduite |
| Dimensions | 272 × 170 × 300 (L × l × H mm) | Dimensions non standard / personnalisable |
| Poids net | 11kg | Remarque : varie en fonction de la configuration de l'inclinaison motorisée optionnelle |
| Capacité de charge | Charge lourde | — |
| Routage de câbles | Routage externe | Aucun |
| Évaluation de la protection | IP66 | Aucun |
| Environnement d'installation | Installation en extérieur | Monté sur véhicule / marin / aérien |
| Type de système | Système en boucle ouverte (sans encodeur) | Système en boucle fermée (encodeur optionnel / encodeur absolu) |
| Câble de sortie supérieur | Un câble intégré haute flexibilité (4 cœurs) ; un câble de sortie DC24V (2A) | Avec caméra / laser / haut-parleur / lumière de remplissage haute puissance / USB3.0 / imagerie thermique infrarouge / radar (0–36/36–18G) / 4G |
| Câble de sortie inférieur | Un câble intégré haute flexibilité (4 cœurs) ; un câble d'alimentation d'entrée DC24V (alimentation du système) ; un RS422 (contrôle d'inclinaison) | Avec caméra / laser / haut-parleur / lumière de remplissage haute puissance / USB3.0 / imagerie thermique infrarouge / radar (0–36/36–18G) / 4G |

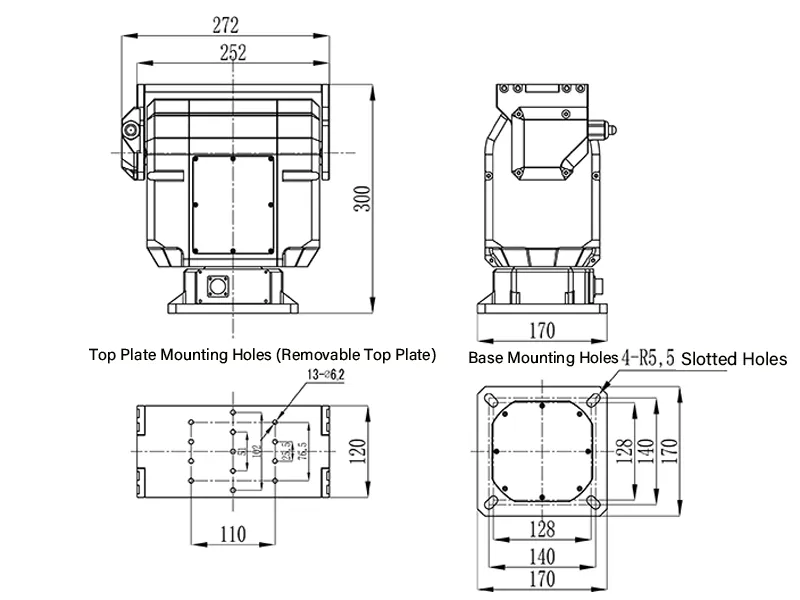

Dessin des dimensions
