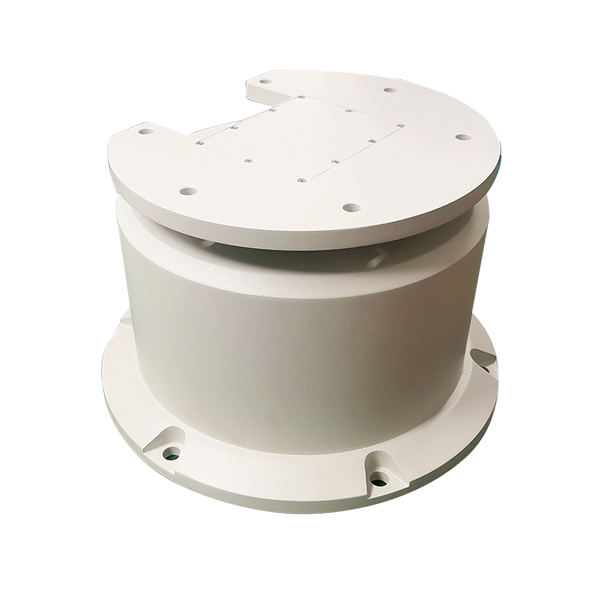

El MR-BY060W-D es un pan tilt de un solo eje para exteriores y alta resistencia diseñado para una rotación horizontal estable y un soporte fiable de cargas grandes. Cuenta con una precisión de posicionamiento de ±0.1°, un rango de velocidad horizontal de 0.01°/s a 4°/s y una rotación horizontal continua de 0° a 360°. Con una estructura de engranaje sin fin, protección IP66 y soporte para aplicaciones fijas, montadas en vehículos, suspendidas y montadas en barcos, este pan tilt es adecuado para una amplia gama de sistemas de monitoreo, seguimiento y control integrados en exteriores.
Obtener presupuesto gratuitoEl modelo estándar MR-BY060W-D es un pan tilt de un solo eje horizontal de alta resistencia con una estructura robusta para exteriores y un rendimiento operativo fiable. Adopta un modo de accionamiento por engranaje sin fin y proporciona una función de auto-bloqueo para una rotación horizontal estable. El pan tilt soporta una carga útil de 30kg a 60kg, con una precisión de posicionamiento de ±0.1°, una velocidad de rotación horizontal de 0.01°/s a 4°/s y rotación continua de 0° a 360°.
Es adecuado para instalación fija y también se puede configurar para aplicaciones montadas en vehículos, suspendidas y montadas en barcos. Se pueden seleccionar diferentes protocolos de comunicación, puertos, opciones de suministro de energía y configuraciones de cable de salida según los requisitos del proyecto.
Colores Personalizados: Verde ejército, negro, blanco o colores personalizados
Opción de Modo de Rotación: Rotación horizontal limitada de 0° a 320° disponible
Opción de mayor velocidad: 8°/s a 15°/s disponible
Expansión Predeterminada: Hasta 1000 posiciones predeterminadas
Protocolos de Comunicación: PELCO_P, ModBus-RTU, o protocolos personalizados
Puertos de Comunicación: RS422, RS232 o puerto de red
Opciones de Fuente de Alimentación: DC48V o AC220V
Opción de Baja Temperatura: -40°C a +65°C, sin condensación
Versión de Bucle Cerrado: Encoder absoluto o encoder incremental opcional
Interruptores auxiliares: 1–2 canales pasivos normalmente abiertos opcionales
Adaptación de Instalación Especial: Entornos montados en vehículos, suspendidos y montados en barcos
Opción de Resistencia a la Spray de Sal: Resistencia a la spray de sal de 48 horas disponible bajo condiciones de pH 6.5–7.2
Interfaces de Salida Personalizadas: Potencia de baja corriente, señal de comunicación, potencia de motor de alta potencia, USB3.0, red gigabit, comunicación por red, fibra óptica y otras configuraciones personalizadas
Opción de apariencia al aire libre: Apariencia estructural al aire libre disponible
| Artículo | Indicadores Básicos | Opcional |
| Modelo | MR-BY060W-D | — |
| Color | Gris hielo | Verde ejército, negro, blanco, personalizable |
| Ángulo de Rotación | Horizontal: rotación continua de 0° a 360° | Horizontal: rotación limitada de 0° a 320° |
| Velocidad de Rotación | Horizontal: 0.01°/s a 4°/s | Horizontal: engranaje de alta velocidad 8°/s a 15°/s opcional; cuanto mayor sea la velocidad, menor será el par |
| Posiciones Preestablecidas | 200 | 1000 |
| Precisión de Posicionamiento | ±0.1° | Ninguno |
| Auto-chequeo al encender | Auto-chequeo al encender | Sin auto-chequeo (versión de encoder absoluto) |
| Retroalimentación de Ángulo | Consulta de retroalimentación | Retroalimentación en tiempo real (el puerto RS485 no soporta retroalimentación en tiempo real) |
| Interruptor Auxiliar | Ninguno | 1–2 canales, pasivos, normalmente abiertos (principalmente utilizados para encender/apagar, señal de comunicación, control de cámara y otras funciones) |
| Crucero Automático | 2 rutas, 40 puntos de crucero para cada ruta | Ninguno |
| Retorno Automático | Se puede configurar para retorno automático en 1–60 minutos | Ninguno |
| Escaneo Automático | 1 ruta | Ninguno |
| Resistencia a la Spray de Sal | Ninguno | Bajo pH 6.5–7.2, después de rociar continuamente durante 48 horas, no hay cambios visibles en la superficie |
| Protocolo de Comunicación | PELCO_D | PELCO_P, ModBus-RTU, protocolo personalizado |
| Tasa de baudios | 9600 bps | 2400 / 4800 / 115200 bps |
| Puerto de Comunicación | RS485 | RS422 / RS232 / puerto de red |
| Voltaje de Suministro de Energía | DC24V | DC48V / AC220V |
| Consumo de Energía de la Máquina Completa | ≤50W | Nota: cambiará con el índice de potencia del motor |
| Consumo de Energía Estático | ≤2W | Nota: cambiará con el índice de potencia del motor |
| Temperatura de funcionamiento | -25°C a +65°C, sin condensación | -40°C a +65°C, sin condensación |
| Temperatura de Almacenamiento | -40°C a +65°C | Ninguno |
| Carga | 30 kg a 60 kg | Nota: Cuando el centro de gravedad está centrado en la placa superior, a medida que el brazo de palanca supera los 300 mm, la velocidad aumenta o el diámetro del par aumenta, la carga disminuirá proporcionalmente |
| Dimensiones | 330 × 330 × 205 (L × A × A mm) | Apariencia exterior |
| Peso Neto | 14 kg | Nota: cambiará con el índice de potencia del motor |
| Método de carga | Montaje superior | Ninguno |
| Rendimiento de auto-bloqueo | Auto-bloqueo | Ninguno |
| Grado de Protección | IP66 | Ninguno |
| Entorno de Instalación | Instalación fija | Montado en vehículo / suspendido / montado en barco |
| Tipo de Sistema | Sistema de bucle abierto (sin codificador) | Sistema de bucle cerrado (encoder absoluto / encoder incremental) |
| Cable de salida superior | Ninguno | Con potencia de baja corriente / con señal de comunicación / potencia de motor de alta potencia / USB3.0 / red gigabit / comunicación por red (0~3G / 3G~18G) / fibra óptica / otros |
| Cable de salida inferior | Cable de alimentación del pan-tilt / cable de comunicación del pan-tilt | Con potencia de baja corriente / con señal de comunicación / potencia de motor de alta potencia / USB3.0 / red gigabit / comunicación por red (0~3G / 3G~18G) / fibra óptica / otros |

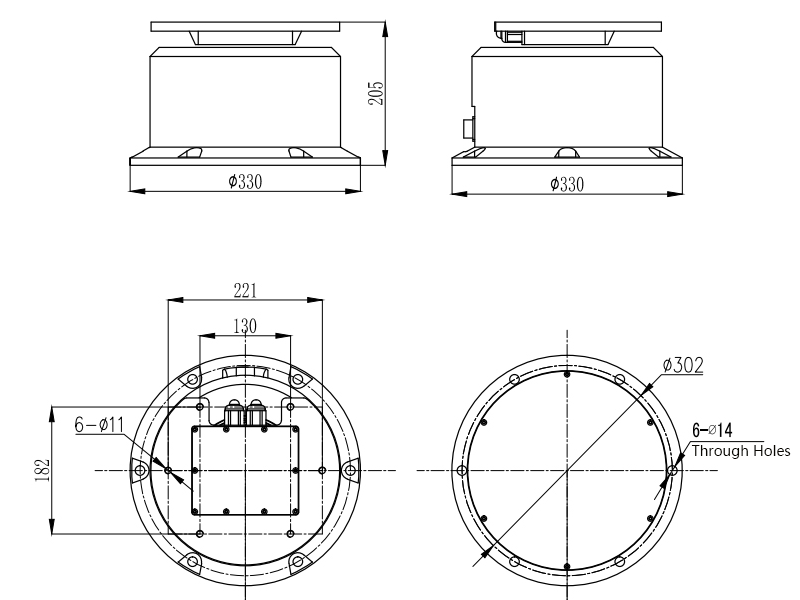

Dibujo de Dimensiones
