Auswahl eines Überwachungsradars für den Tiefflugbereich bei Industrieanlagen und Flughäfen

1. Was ist ein Überwachungsradar für den Tiefflugbereich?

Ein Überwachungsradar für den Tiefflugbereich ist darauf ausgelegt, Objekte zu erkennen, zu lokalisieren und zu verfolgen, die sich in einem definierten Tiefflug- oder nahbereichsnahen Überwachungsgebiet bewegen. Je nach Radar- und Plattformkonfiguration können Informationen zu Entfernung, Richtung, Geschwindigkeit, Bewegungsverlauf und Positionsaktualisierung für die Auswertung durch das Bedienpersonal bereitgestellt werden.

Es kommt häufig dort zum Einsatz, wo eine kontinuierliche Überwachung von Bereichen erforderlich ist, die mit Kameras allein nur schwer zu erfassen sind – etwa bei Industrieanlagen, Logistikzentren, Häfen, Energieanlagen, Flughäfen, großen Betriebsgeländen und Küstenstandorten. In vielen Projekten wird das Radar mit EOIR-Kameras (für sichtbares Licht und Wärmebild) kombiniert, um eine visuelle Verifizierung und Ereignisdokumentation zu ermöglichen.

2. Wahl der passenden Abdeckungsstufe

Abdeckungsstufen dienen als praktischer Ausgangspunkt für die Projektplanung. Sie stellen keine starren Garantien für jeden Zieltyp oder jede Umgebung dar.

Lokale Abdeckung: kompakte Standorte und Nahbereichsüberwachung

Ein System mit lokaler Abdeckung eignet sich häufig dann, wenn das Überwachungsgebiet kompakt ist, sich die Beobachtung auf einen bestimmten Bereich konzentriert oder die Standortstruktur die Sichtweite in die Ferne einschränkt. Typische Montageorte sind Dächer, Masten, lokale Türme oder spezielle Trägermasten.

· Lager- und Logistikeinrichtungen

· Industriegebäude und -gelände

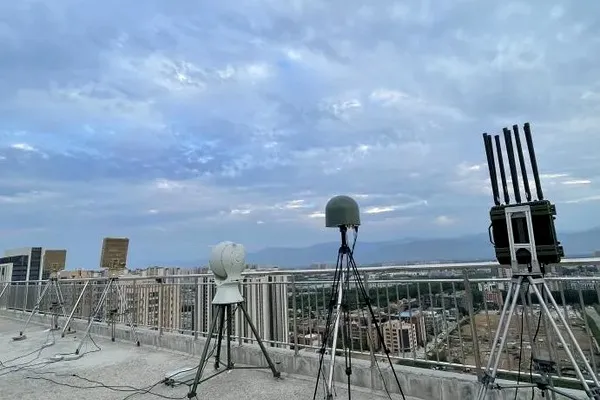

· Dachflächen und städtische Standorte

· Geländegrenzen und Baustellen

· Solarparks, Versorgungsanlagen und Hafen- oder Uferbereiche

· Gezielte Überwachung kritischer Anlagenkomponenten

Ein Nahbereichsradar kann mit einem kombiniert werden PTZ-Kamera radarunterstützte visuelle Überprüfung innerhalb des überwachten Sektors bereitzustellen.

Abdeckung des gesamten Geländes: Industrie- und Logistikstandorte

Die Überwachung im mittleren Entfernungsbereich eignet sich häufig für größere Anlagen, die eine frühzeitige Erkennung über einen weiten Betriebsbereich hinweg erfordern. Sie wird meist mit PTZ-Kameras (für sichtbares Licht oder Wärmebild) mit hoher Reichweite sowie einem zentralen Alarmmanagement-Workflow kombiniert.

· Industrieparks und große Fabriken

· Häfen und Logistikzentren

· Öl-, Gas- und Energieanlagen

· Kraftwerke und Anlagen für erneuerbare Energien

· Flughäfen und Hubschrauberlandeplätze

· Große Betriebsgelände und großflächige Bauprojekte

Großflächige Abdeckung: große Projekte oder Projekte mit mehreren Zonen

Systeme mit hoher Reichweite kommen in Betracht, wenn ein Standort sehr groß ist, Betreiber einen besseren Überblick im niedrigen Luftraum benötigen oder die Überwachung mehrere Zonen und Anflugwege abdecken muss. Der erfolgreiche Einsatz hängt von einem geeigneten Installationsort, einer stabilen Strom- und Kommunikationsversorgung, Umweltschutzmaßnahmen, Wartungszugang und einem abgestimmten Überwachungsablauf ab.

· Große Flughäfen und Luftfahrtanlagen

· Große Industrie- und Energiekomplexe

· Große Häfen und Küstenanlagen

· Große Logistik- und Verkehrsknotenpunkte

· Großflächige Infrastrukturprojekte

· Regionale Einsatzzentralen

3. Warum die maximale Reichweite nicht ausreicht

Eine angegebene maximale Reichweite sollte immer im Zusammenhang mit den Testbedingungen betrachtet werden. Ein größeres Zielobjekt kann aus deutlich größerer Entfernung erfasst werden als ein kleineres; zudem kann dasselbe Radarsystem an einem erhöhten Mast mit freiem Horizont anders funktionieren als an einem Standort, der von Gebäuden, Tanks, Kränen, Bäumen oder unebenem Gelände umgeben ist.

Bei der Beschaffung lautet die bessere Frage nicht „Wie hoch ist die maximale Radarreichweite?“, sondern „Welche Abdeckung ist für den vorgesehenen Zieltyp und die Standortbedingungen zu erwarten?“

Zu stellende Frage	Warum es wichtig ist
Welches Zielobjekt wurde für die angegebene Reichweite verwendet?	Größe, Material, Form und Ausrichtung des Ziels beeinflussen das Radarecho.
Was wurde angenommen RCS?	Der RCS liefert einen Vergleichsmaßstab für verschiedene Zieltypen.
Welche Höhe, Geschwindigkeit und Anflugrichtung lagen vor?	Geringe Höhe, Bewegung und Richtung können die tatsächliche Abdeckung beeinflussen.
Welche Umgebung wurde für die Tests genutzt?	Offenes Gelände, Industriegebiete, städtische Bereiche und Küstenstandorte führen zu unterschiedlichen Clutter-Bedingungen.
Bezieht sich die Reichweite auf Erfassung, Verfolgung, Klassifizierung oder visuelle Verifizierung?	Dies sind unterschiedliche Systemfunktionen, die nicht als austauschbar betrachtet werden sollten.
Welche Kriterien gelten für Fehlalarme und die Erfassungswahrscheinlichkeit?	Die Qualität der Alarmierung beeinflusst die Arbeitsbelastung des Bedienpersonals und die Akzeptanz des Projekts.

4. Erfassung, Verfolgung und visuelle Verifizierung

Ein umfassendes Überwachungsprojekt umfasst mehrere Funktionen, die bei der technischen Planung separat bewertet werden sollten.

Funktion	Bedeutung	Typische Komponente
Erkennung	Feststellung der Anwesenheit eines Objekts im überwachten Bereich	Überwachungsradar
Verfolgung (Tracking)	Berechnung von Entfernung, Richtung, Geschwindigkeit und Bewegung im Zeitverlauf	Radar- und Überwachungsplattform
Klassifizierung	Bestimmung wahrscheinlicher Zielkategorien anhand von Signal- oder Bewegungseigenschaften	Radarverarbeitung und Analyse zur Entscheidungsunterstützung
Visuelle Verifizierung	Überprüfung eines Objekts mittels sichtbarem Licht oder Wärmebildtechnik	EOIR-Kamera und PTZ-System
Alarmmanagement	Anzeige von Verfolgungsdaten (Tracks), Videobildern, Warnmeldungen und Ereignisprotokollen	Überwachungsplattform, VMS oder C2-System

5. Zusammenspiel von Radar und EOIR

Radar- und EOIR-Systemeerfüllen sich ergänzende Funktionen. Radar unterstützt die kontinuierliche Gebietsüberwachung und die Erstellung von Verfolgungsdaten, während Sensoren für sichtbares Licht und Wärmebildsensoren dem Bediener helfen, ein relevantes Ereignis zu beobachten, zu verifizieren und zu dokumentieren.

Komponente	Hauptfunktion	Bei der Projektplanung zu berücksichtigen
Überwachungsradar	Großflächige Erfassung, Entfernung, Richtung, Geschwindigkeit und Bewegungsspuren	Erfordert geeignete Positionierung und Störsignalunterdrückung (Clutter-Management)
Kamera für sichtbares Licht	Visuelle Beobachtung und Dokumentation bei Tageslicht	Abhängig von Lichtverhältnissen, Wetter und optischem Zoom
Wärmebildkamera	Beobachtung bei Restlicht und Dunkelheit	Abhängig von Wärmekontrast und Objektivauswahl
PTZ-System	Richtet eine Kamera auf einen Beobachtungsbereich aus	Erfordert angemessene Geschwindigkeit und Ausrichtungsgenauigkeit
Überwachungsplattform	Zeigt Radarspuren, Videobilder und Warnmeldungen an und erstellt Aufzeichnungen	Muss die erforderlichen Schnittstellen und Arbeitsabläufe unterstützen

Typischer radar-gesteuerter EOIR-Arbeitsablauf

1. Das Radar erfasst ein Objekt und verfolgt dessen Bewegung.
2. Das Radar übermittelt Positions- und Bewegungsdaten an die Überwachungsplattform.
3. Die Plattform berechnet die entsprechende Kameraausrichtung.
4. Die PTZ-Kamera schwenkt in Richtung des Überwachungsbereichs.
5. Optische Kameras oder Wärmebildtechnik unterstützen die visuelle Verifizierung.
6. Das System zeichnet das Ereignis zur Überprüfung durch das Bedienpersonal und zur Berichterstattung auf.

Die Effektivität dieses Ablaufs hängt von der Radarpräzision, der PTZ-Geschwindigkeit, der Kameraoptik, der Wärmebildfähigkeit, der Netzwerklatenz, der Zeitsynchronisation, der Geländebeschaffenheit und der Softwareintegration ab.

6. Warum eine mehrschichtige Abdeckung bei komplexen Standorten sinnvoll ist

Ein einzelnes Radar deckt möglicherweise nicht jeden Bereich eines komplexen Standorts ab. Gebäude, Tanks, Bäume, Kräne, Container, Zäune, Hügel und andere Strukturen können Abschattungsbereiche erzeugen. Zudem können sich Objekte in geringer Höhe unterhalb des lokalen Horizonts oder in unmittelbarer Nähe von Strukturen bewegen.

Ein mehrschichtiges Konzept kann ein Weitbereichsradar für den allgemeinen Überblick, ein Kurzstreckenradar für local coverage gaps, optische und thermische EOIR-Kameras zur Verifizierung sowie eine Überwachungsplattform für Alarmierung, Videoanalyse und Berichterstattung kombinieren.

Beispiel: Architektur einer Industrieanlage

· Ein Radar mittlerer Reichweite zur großflächigen Überwachung in geringer Höhe

· Eine oder mehrere Kurzstreckeneinheiten für Ladebereiche, Dächer, Tanks oder schwer einsehbare Zonen

· Optische und thermische PTZ-Kameras mit hoher Reichweite zur Verifizierung

· Eine Überwachungsplattform für Objektverfolgung, Videodaten, Alarme und historische Aufzeichnungen

· Integration in ein vorhandenes VMS oder eine Betriebsmanagement-Plattform (bei Bedarf)

7. Faktoren, die die tatsächliche Abdeckung beeinflussen

Faktor	Auswirkung auf die Planung
Objektgröße und Radarquerschnitt (RCS)	Definieren Sie spezifische Zielkategorien, anstatt sich auf eine allgemeine maximale Reichweite zu verlassen.
Objekthöhe	Objekte in geringer Höhe können durch den lokalen Horizont, bauliche Strukturen, das Gelände und die Vegetation beeinträchtigt werden.
Installationshöhe	Masten, Türme und Dächer können die Sichtverbindung verbessern, erfordern jedoch eine Überprüfung hinsichtlich Windlast, Vibrationen, Blitzschutz und Wartungszugang.
Störfaktoren am Standort	Fahrzeuge, Kräne, Vögel, Bäume, Zäune, Schiffe und industrielle Aktivitäten können das Alarmmanagement beeinflussen.
Wetter und Atmosphäre	Regen, Nebel, Staub, Luftfeuchtigkeit, Schnee und küstennahe Bedingungen wirken sich unterschiedlich auf die Sensoren aus.
Scanverfahren und Aktualisierungsrate	Abdeckungsbereich, Wiederholrate, Spurkontinuität, Komplexität und Kosten sollten auf das Überwachungsziel abgestimmt sein.
EOIR-Optik und -Integration	Kamerareichweite, PTZ-Geschwindigkeit, Wärmebildleistung und Latenz beeinflussen die Qualität der Verifizierung.

8. Deckungsstufen auf einen Blick

Anforderung	Lokale Abdeckung	Anlagenweite Abdeckung	Großflächige Abdeckung
Typischer Standort	Kompakte Anlage oder fokussierter Bereich	Große Anlage oder weitläufiges Gelände	Sehr großes Gelände oder mehrere Bereiche
Frühzeitiger operativer Überblick	Begrenzt	Mäßig	Hoch
Komplexität der Installation	Niedrig bis mittel	Mittel	Mittel bis hoch
Wert der EOIR-Verifizierung	Empfohlen	Dringend empfohlen	Unerlässlich
Typische Installation	Dach, Mast oder lokaler Turm	Erhöhter Mast, Gebäude oder Standortturm	Hoher Turm oder strategisch erhöhter Standort
Am besten geeignet für	Lokale Beobachtung	Anlagenweite Überwachung	Großflächiger operativer Überblick

9. Der Einstieg: Midradar-Produktkategorien

Die folgende Zuordnung dient als Ausgangspunkt für die Bewertung, nicht als endgültige Projektempfehlung. Überprüfen Sie die aktuellen Katalogdaten, die genaue Modellkonfiguration, die Annahmen zu den Zielen sowie die Standortbedingungen, bevor Sie ein Projektangebot erstellen.

Kategorie	Vorrangig zu bewertende Projekte	Veröffentlichter Reichweitenbereich*	Noch zu klärende Bedingungen
Überwachungsradar der T-Serie für niedrige Flughöhen	Überwachung niedriger Flughöhen (Nah- bis Mittelbereich) und großflächige Lageerfassung	50 m–20 km	RCS des Ziels, Montagehöhe, Hindernisse und erforderliche Azimut-Abdeckung
AESA-Radar der A-Serie für niedrige Flughöhen	Projekte, die elektronische Strahlschwenkung oder schnelle Aktualisierungsraten erfordern	100 m–15 km	Sektor- oder 360-Grad-Auslegung, Integrationsanforderungen und Standortvalidierung
Bodenüberwachungsradar der G-Serie	Projekte zur großflächigen Überwachung von Boden- oder Tiefflugbereichen	50 m–50 km	Radarplatzierung, Lücken im Nahbereich, Sichtlinie für EOIR-Systeme und Plattformarchitektur

*Die veröffentlichten Reichweitenbereiche basieren auf der Produktdokumentation und können je nach Zieltyp, RCS, Verhalten, Gelände, Umgebung und Konfiguration variieren. Sie stellen keine pauschale Erfassungsgarantie für jedes Ziel oder Projekt dar.

10. Festlegung von Abnahmekriterien vor dem Anbietervergleich

Ein Beschaffungsprozess ist zuverlässiger, wenn das Projekt messbare Abnahmekriterien definiert, bevor die Angaben der Anbieter verglichen werden. Dies ermöglicht es den Teams, die tatsächliche Abdeckung und die operativen Ergebnisse zu vergleichen, anstatt sich nur auf die beworbene Reichweite zu stützen.

Akzeptanzdimension	Festlegung vor der Beschaffung
Zieldefinition	Zielkategorie, typische Größe oder Radarquerschnitt (RCS), Geschwindigkeit, Höhe und Anflugrichtung
Anforderungen an die Abdeckung	Erfassungsbereich, Ausschlusszonen, Azimutsektor, Entfernungs- und Höhenbereiche
Leistungsanforderungen	Separate Definition von Detektion, kontinuierlicher Verfolgung, Klassifizierung und visueller Verifizierung
Umwelt	Industrielle Störsignale (Clutter), Gebäude, Gelände, Küstenbedingungen, Regen/Nebel sowie Anforderungen für Tag- und Nachtbetrieb
Alarmqualität	Alarmprioritäten, Fehlalarmmanagement, Überprüfung durch das Bedienpersonal und Anforderungen an die Ereignisaufzeichnung
EOIR-Koordination	PTZ-Schwenklogik, Reaktionszeit, Erwartungen an die Zielerfassung sowie Arbeitsabläufe für sichtbares Licht und Wärmebild
Integration	VMS/C2, Protokolle, API, Benutzerberechtigungen, Ereignisprotokolle und Zeitsynchronisation
Standortabnahme	Testrouten, Testziele, Wiederholungen, Bestehen-/Nichtbestehen-Kriterien und Dokumentationsausgabe

11. Fragen zur Vorbereitung einer Angebotsanfrage

Standortinformationen

• Welcher Standort und welche Gesamtfläche müssen überwacht werden?
• Handelt es sich um einen industriellen, städtischen oder küstennahen Standort, um offenes oder bergiges Gelände oder um ein stark bebautes Gebiet?
• Gibt es Gebäude, Bäume, Tanks, Kräne, Türme oder Geländemerkmale, die die Sichtlinie beeinträchtigen?
• Ist eine 360-Grad-Abdeckung erforderlich oder nur ein definierter Sektor?
• Welche Installationspositionen für das Radar stehen zur Verfügung?

Überwachungsanforderungen

• Welche Arten von Objekten in geringer Höhe sollen überwacht werden?
• Was sind die erwartete Größe, Geschwindigkeit und Einsatzhöhe?
• Liegt das Ziel in der Lageübersicht, der Überwachung von Vogelaktivitäten, der Einsatzunterstützung oder der Peripherieüberwachung?
• Ist eine kontinuierliche Nachverfolgung erforderlich?
• Ist eine Verifizierung mittels sichtbarem Licht oder Wärmebildtechnik erforderlich?

Integrationsanforderungen

• Ist eine radargesteuerte PTZ-Bewegung erforderlich?
• Wird eine Kamera für sichtbares Licht, eine Wärmebildkamera oder beides benötigt?
• Muss das System an ein vorhandenes VMS, eine Sicherheitsplattform oder eine Standortmanagement-Plattform angebunden werden?
• Ist eine zentrale Überwachung oder Fernüberwachung erforderlich?
• Welche Einschränkungen hinsichtlich Stromversorgung, Netzwerk und Umgebungsbedingungen bestehen am Standort?

Kommerzielle Anforderungen und Dokumentationsvorgaben

• Welches ist das Zielland?
• Handelt es sich um ein laufendes Projekt, eine Ausschreibung, eine Händlerbewertung oder eine Anfrage in der frühen Planungsphase?
• Welche Stückzahlen und Zeitpläne sind vorgesehen?
• Welche Projektdokumente oder Unterlagen für den Marktzugang sind erforderlich?

12. Häufige Fehler bei der Auswahl

Fehler	Bessere Vorgehensweise
Auswahl allein nach maximaler Reichweite	Vergleichen Sie Zielbedingungen, Standortgeometrie, Installation, Detektionswahrscheinlichkeit und Alarmbedingungen.
Gleichsetzung von Detektion mit visueller Bestätigung	Nutzen Sie EOIR-Sensoren und einen Bediener-Workflow zur visuellen oder thermischen Verifizierung.
Ignorieren lokaler Abdeckungslücken	Berücksichtigen Sie bei der Planung Strukturen, Gelände und Annäherungswege im Nahbereich durch Standortbegehungen und gestaffelte Abdeckung.
Unterschätzung der EOIR-Anforderungen	Bewerten Sie Kameraoptik, Wärmebildleistung, PTZ-Geschwindigkeit und Integrationsqualität.
Fehlende Planung des Bediener-Workflows	Definieren Sie Alarmprioritäten, Kameraüberprüfung, Aufzeichnung, Berichterstattung und Eskalationsprozesse.
Annahme, dass Dokumente lokale Anforderungen ersetzen	Prüfen Sie Funkzulassungen, Standortgenehmigungen, Luftfahrtvorschriften, Importverfahren und Anforderungen des Ziellandes separat.

13. Empfohlener Auswahlprozess

1. Definition des Überwachungsbereichs: Identifizierung von Standortgrenzen, wichtigen Anlagen, Beobachtungszonen, Geländegegebenheiten und potenziellen toten Winkeln.
2. Definition des Überwachungsziels: Klärung von Zieltypen, erwarteter Aktivität, erforderlicher Abdeckung, Betriebsbedingungen und Bediener-Workflow.
3. Wahl der Abdeckungsebene: Festlegung, ob eine lokale, anlagenweite, großflächige oder gestaffelte Abdeckung geeignet ist.
4. Planung der visuellen Verifizierung und Integration: Auswahl von EOIR-Kameras, PTZ-Systemen, Überwachungssoftware und erforderlichen Schnittstellen.
5. Validierung mittels Standortbegehung und Testplan: Bestätigung der erwarteten Leistung unter realistischen Standortbedingungen, an praxisgerechten Installationsorten und anhand vereinbarter Abnahmekriterien.



Häufig gestellte Fragen

Was ist der Unterschied zwischen Detektion, Verfolgung (Tracking) und visueller Verifizierung?

Detektion zeigt an, dass ein Objekt vorhanden ist. Verfolgung berechnet dessen Bewegung im Zeitverlauf. Visuelle Verifizierung nutzt Bilder im sichtbaren Licht oder Wärmebilder, damit ein Bediener das Objekt überprüfen und dokumentieren kann. Diese Funktionen sollten in einer Projektspezifikation getrennt bewertet werden.

Kann ein einzelnes Radarsystem eine gesamte Industrieanlage abdecken?

Nicht immer. Gebäude, Tanks, Kräne, das Gelände und nahegelegene Strukturen können Schattenbereiche verursachen. Komplexe Standorte profitieren oft von einem mehrschichtigen Aufbau, der Weitbereichsradar, Sensoren zur lokalen Abdeckung und EOIR-Verifizierung kombiniert.

Wie beeinflusst der Radarquerschnitt (RCS) des Ziels die Reichweite des Radars bei niedriger Flughöhe?

Der RCS beschreibt, wie gut ein Objekt für Radar erkennbar ist. Größe, Material, Form, Ausrichtung und Bewegung können das Radarecho beeinflussen; daher sollte die erwartete Abdeckung für die jeweilige Zielkategorie bewertet werden und nicht anhand einer allgemeinen Maximalreichweite.

Warum wird eine PTZ-Kamera (Wärmebild oder sichtbares Licht) zusammen mit Radar eingesetzt?

Radar liefert kontinuierliche Informationen zur Weitbereichsdetektion und Objektverfolgung. PTZ-Kameras können auf den relevanten Bereich ausgerichtet werden und Bilder im sichtbaren Licht oder Wärmebilder zur Verifizierung, Aufzeichnung und Überprüfung durch den Bediener liefern.

Wie wirken sich Gebäude, Tanks und das Gelände auf die Abdeckung aus?

Bauwerke und Geländeformationen können die Sichtlinie blockieren, lokale Horizont-Effekte verursachen und Schattenbereiche schaffen. Eine Standortbegehung und eine Überprüfung der Radarplatzierung sind vor der endgültigen Systemauswahl wichtig.

Welche Informationen werden für eine vorläufige Überprüfung der Abdeckung benötigt?

Zu den nützlichen Informationen gehören ein Lageplan, der Zielbereich, die Art des zu erfassenden Ziels, der gewünschte Abdeckungsbereich, mögliche Montageorte, bekannte Hindernisse, vorhandene Kameras oder VMS-Systeme, das Zielland sowie der voraussichtliche Zeitplan des Projekts.

Können Radardaten in ein vorhandenes VMS oder eine Überwachungsplattform integriert werden?

Die Integration hängt vom gewählten Radarsystem, der Plattform und den Schnittstellenanforderungen ab. Legen Sie im Rahmen der technischen Evaluierung die erforderlichen Protokolle, APIs, Alarmabläufe, die Videoverknüpfung, Benutzerberechtigungen sowie die Anforderungen an die Ereignisaufzeichnung fest.

Ersetzen Produktdokumente die lokalen Anforderungen in den Bereichen Funk, Luftfahrt oder Import?

Nein. Die Produktdokumentation kann die Projektplanung unterstützen; lokale Funkzulassungen, Standortgenehmigungen, luftfahrtrechtliche Vorgaben, Importverfahren und sonstige Verpflichtungen im Zielland müssen jedoch gesondert geprüft werden.
